跌落試驗臺技術資料

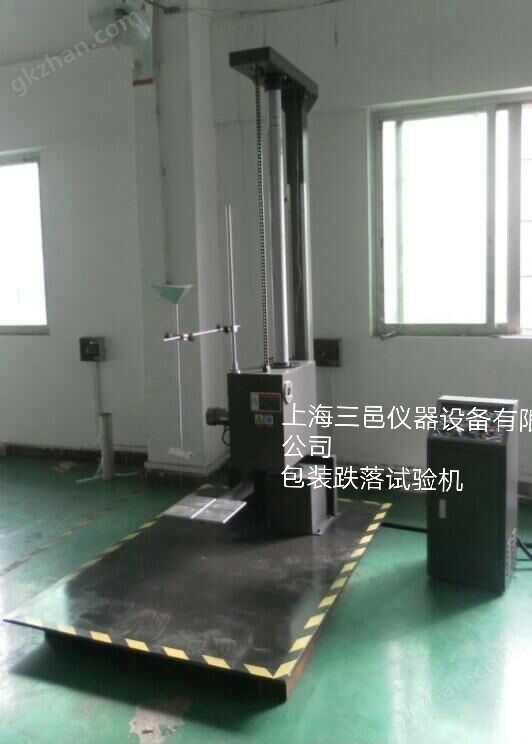

一、產品實物圖

四、產品概述

本機專用于測試產品包裝受到墜落之受損情況，及評估運輸搬運過程時耐沖擊強度
可對包裝件的面、角、棱作自由跌落試驗，配備數顯高度顯示儀及采用譯碼器進行高度
跟蹤，從而能精確的給出產品跌落高度，與預設跌落高度誤差不超過2％或10mm本機采
用單柱結構，具有電動復位、電控跌落及電動升降裝置，使用方便；跌落高度精準，顯
示直觀，跌落臂升降平穩，跌落角度誤差小，設計標準：ISO 2248，JIS Z0202-87，GB/T
4857.5-92

五、技術參數

1. 跌落高度（mm）：300—1500/300-2000

2. 測量重量（kg）：65/100(或根據要求）

3. 試件尺寸（mm）：800 × 800 × 800

4. 沖擊面板尺寸（mm）：1700 × 1200 × 50 （常規底板或根據要求）

5. 托臂尺寸（mm）：160 × 180 × 8

6. 控制箱尺寸：350 × 300 × 800mm

7. 跌落誤差：＜2°

8. 跌落高度誤差（mm）：±10

9. 試驗臺外形尺寸（mm）：約1700 × 1200 × 2300

10. 重量（kg）：約550

11. 電源：AC380V 50HZ

12. 功率：1.5KW

備注：以上僅供技術參考，具體可根據客戶需求定制。
