適用于所有機器人的 MPS 機器人工具快換系統

史陶比爾是機器人工具快換系統設計與開發領域的技術先鋒。憑借多年來在各工業領域中積累的豐富行業經驗與知識，以及我們的模塊化產品設計，我們能為客戶提供三種高效的工具快換解決方案：MPS COMPLETE提供預配置即用式機器人工具快換系統；MPS MODULAR允許用戶自行確定系統配置；而MPS CUSTOMIZED則允許構建特殊的，特定于應用的系統。

可快速自動更換工具的工具快換系統是提高生產效率的決定性因素。史陶比爾以其智能化和模塊式的產品理念，為由機器人控制的生產注入靈活性，縮短轉換時間。機器人工具快換系統在符合高負載要求的同時，可提供眾多應用特定的款型。

從有效負載上來分類有：20KG、32KG、100KG、350KG、630KG、1530KG

中負載：

MPS 630 機器人工具快換系統

應用場景：沖壓鉚接、夾緊/取放、電阻點焊、鉚接、螺柱焊接、滾邊、涂膠

適配：組裝，亦可根據要求配合特定應用

工作區域：所有工業領域，尤其是汽車工業、汽車焊裝車間、航空航天工業與核工業。

1、技術數據

有效負載高達 630 kg

彎矩高達 5,000 Nm（靜態）

扭矩高達 5,000 Nm（靜態）

鎖緊：氣動（脫壓時通過復合彈簧提供額外保護）

工作壓力： 4.5 bar - 12 bar

法蘭接頭符合 DIN EN ISO 9409 1 A-125、A-160、A-200 標準

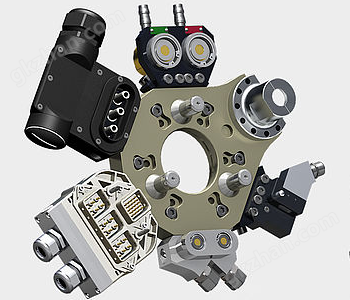

2、用于介質、數據和電力傳輸?shù)慕宇^模塊

用于數據和電信號的電連接器

用于焊接電力傳送的初級電路插頭

用于液體和氣體介質的接頭

氣動和真空模塊

液壓模塊

物料轉移

總線模塊

非接觸式開關模塊

用于主動存放性能達到 3 類 D 級的安全模塊

可根據要求提供更多模塊

3、MPS 630 工具快換系統的組件和模塊

工具存放支架

靈活而耐用的存放系統

可直立或水平布置

標準型或客戶特定存放支架

可集成到工廠控制系統中

用于苛刻環境條件的選配保護罩

選配其他傳感器

4、編程夾具

方便快捷地安裝的編程校準模塊

方便快捷地確定頂部位置

準確定位，以實現快速的對接和長久的使用壽命

無需其他軟件

重負載：MPS 1530 機器人工具快換系統

應用廣泛，負載能力達到：MPS 1530 工具快換系統可承受高負載，補足了史陶比爾機器人工具快換系統的產品系列。此型號同樣適用于其他制造商生產的機器人，并且能滿足安全性能等級 3 類 D 級的現代工業生產工藝的嚴苛要求。介質、數據和電力傳輸模塊范圍極大，進一步凸顯了自動工具快換系統這一技術的優勢。

應用場景：沖壓鉚接、夾緊/取放、電阻點焊、鉚接、螺柱焊接、滾邊、涂膠

適配：組裝，亦可根據要求配合特定應用

工作區域：所有工業領域，尤其是汽車工業、汽車焊裝車間、航空航天工業與核工業。

1、技術數據

彎矩高達 12,500 Nm（靜態）

扭矩高達 12,500 Nm（靜態）

鎖緊：氣動（脫壓時通過復合彈簧提供額外保護）

工作壓力： 4.5 bar - 12 bar

法蘭接頭符合 DIN ISO 9409 1 A-160、A-200 標準

2、用于介質、數據和電力傳輸?shù)慕宇^模塊

用于數據和電信號的電連接器

用于焊接電力傳送的初級電路插頭

用于液體和氣體介質的接頭

氣動和真空模塊

液壓模塊

物料轉移

總線模塊

非接觸式開關模塊

用于主動存放性能達到 3 類 D 級的安全模塊

可根據要求提供更多模塊
3、MPS 1530 的組件和模塊

編程夾具

方便快捷地安裝的編程校準模塊

方便快捷地確定頂部位置

準確定位，以實現快速的對接和長久的使用壽命

無需其他軟件
