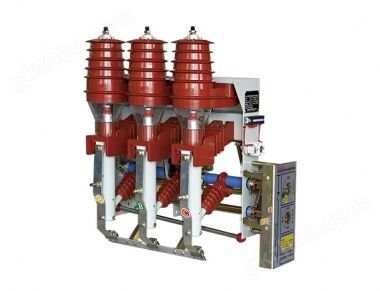

COFKRN12-12D/T125-31.5 壓氣式負荷開關

用途和適應范圍

COFKN12 戶內交流高壓負荷開關（以下簡稱負荷開關）, 適用于三相交流10kV、50Hz 的配電系統中, 能關合、
承載和開斷正常額定電流，并能關合短路電流及在規定的時間內承載短路電流的一種開關設備。其與高壓限流熔斷器（帶撞擊器）及脫扣裝置構成COFKRN12-12D/T125-31.5 戶內高壓交流壓氣式負荷開關—熔斷器組合電器，具有開斷額定電流、過載電流能力，開關有明顯可見的隔離斷口，配裝具有關合能力的接地開關及電動彈簧機構，能夠遠動遠控。
負荷開關與配電柜組合成環網開關柜，廣泛用于城網建設、工礦企業、小區住宅、高層建筑和公共設施等配電
系統中，起著電能的分配、控制和保護作用。
負荷開關系列產品符合GB3084-2004《3-63kV 交流高壓負荷開關》；GB16926-2009《交流高壓負荷開關熔斷
器組合電器》；GB1985-1989《交流高壓隔離開關和接地開關》等標準規定。

真空負荷開關特點

● 負荷開關指的是絕緣依靠的是真空間隙，當觸頭在機械作用下拉到一定開距時，負荷電流被切斷。
● 負荷開關采用真空滅弧室，滅弧能力強，性能可靠、安全。
● 負荷開關為框架結構，結構獨特緊湊，集成了隔離開關、負荷開關、熔斷器、接地開關為一體的高性
能高壓電器產品，并有明顯可見斷口，可帶接地刀并與開關實現聯鎖。
● 隔離開關為直動式，運動方向與真空滅弧室方向平行。開關分閘后具有明顯隔離斷口。
● 有安全隔板，當接地開關合閘的同時，與接地開關聯動的安全隔板自動將帶電的靜觸頭（母線室）封閉，
檢修或更換熔斷器安全。
● 隔離開關、負荷開關分合順序有可靠的機械程序保證。合閘操作時，隔離開關先合閘后接地開關才合閘。
分閘操作時，負荷開關先分閘后隔離開關才分閘。
● 負荷開關和接地開關之間機械連鎖防止誤操作，負荷開關為電動、手動兩用，可實現遠距離控制。
● 負荷開關附有門鎖，可方便地將開關柜門連鎖，當柜門打開或柜門未鎖好時，負荷開關不能操作，當
接地開關未合閘時，柜門不能打開。

使用環境條件

● 環境溫度：不大于+ 40℃，不低于- 25℃。
● 海拔高度不超過2000m。
● 相對濕度：日平均值不大于95%，月平均值不大于90%。
● 飽和蒸氣壓：日平均值不大于2.2×10-3Mpa，月平均值不大于1.8×10-3Mpa。
● 地震烈度：不超過8 級。
● 安裝地點：無火災、爆炸危險、嚴重污穢、化學腐蝕及經常性劇烈振動的場所。

型號及含義

主要技術參數

外形和安裝尺寸
