CIMPLICITY通過IGS 與艾默生PAC3i PLC系統通訊

1.                      前言

IGS（ Industrial Gateway Server ）工業網關服務器，是一個能與最新的工業標準協議通訊的驅動包，它能夠與數千種不同廠商的設備和儀器通訊，為系統提供完整、健全、可靠、易用的通訊解決方案。

該產品屬于即插即用的通用型驅動程序，可以直接獲取控制設備（PLC）定義的地址表，直接將地址引入SCADA系統的過程數據庫。還可以提供OPC SERVER服務，將連接設備取得的數據以標準OPC的數據格式共享給其它OPC客戶端。主要特點如下：

a)                      超過150種設備連接協議

b)                      基于最新OPC標準（OPC DA 1.0、 2.0、3.0，A&E和UA）

c)                      為所有Porficy 軟件系列提供 Proficy HMI/SCADA解決方案和OPC通訊的內嵌式驅動程序

d)                      單個實例能夠同時和不同協議及設備通訊。

e)                      以服務或交互式界面模式運行

    本文是北京東方鼎晨為用戶提供的CIMPLICITY通過IGS與PAC3i通訊的配置、調試過程。由于我們的水平有限，文中的不足之處請聯系指正。

2.                      PAC3i PLC端變量表導出

（1）打開ME編程軟件變量表

（2）右鍵選擇Export 導出變量表

（3）導出變量表的格式選擇 .snf格式

（4）導出成功，保存到桌面

  上述步驟完成了PLC端變量表的導出。

3.                      IGS配置及通訊建立

（1）新建項目，并選擇GE Ethernet驅動，添加通道

一直按下一步完成添加通道

（2）添加設備，并選擇 PACSystems類型

（3）設置PLC的IP地址，本例中為192.168.0.88（請確保計算機也在此網段）

（4）設定標簽在軟件重啟動時自動生成，端口參數18245默認即可

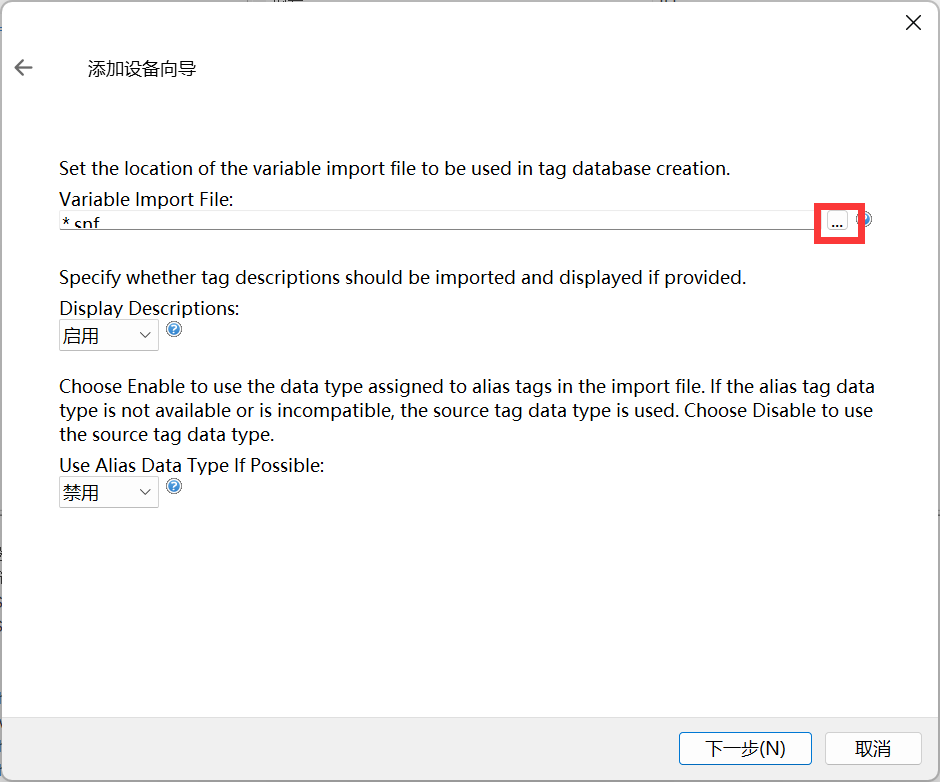

（5）導入.snf文件（此文件即前述的PLC變量表）

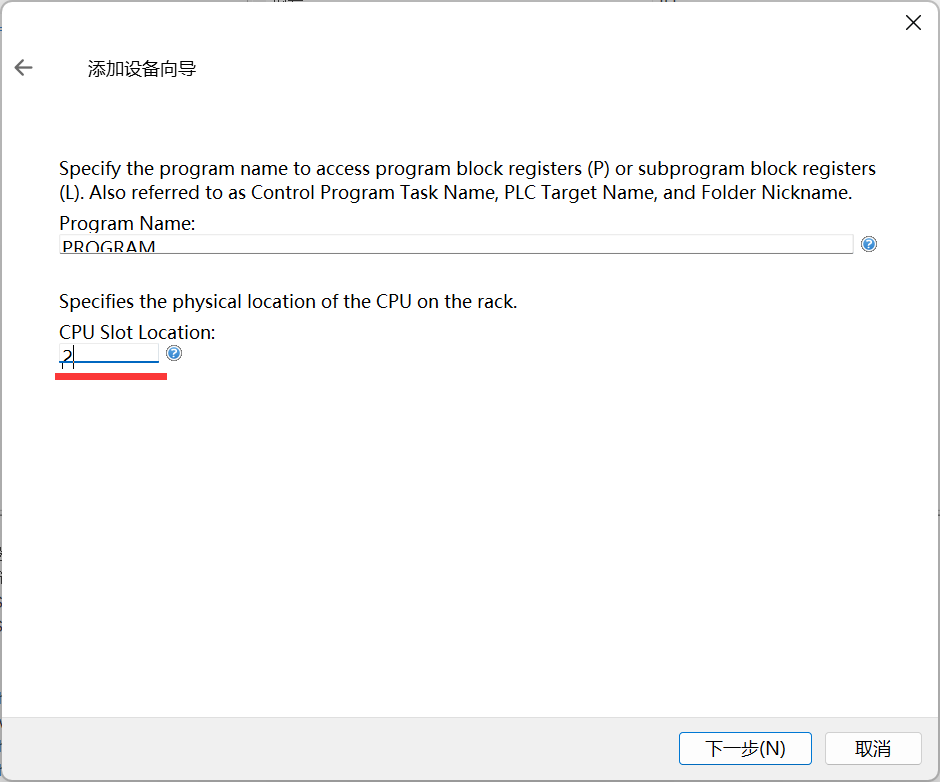

（6）設置CPU所在的PLC機架號，此例中為 2（主機架第2槽）

（7）完成添加設備向導，保存配置文件

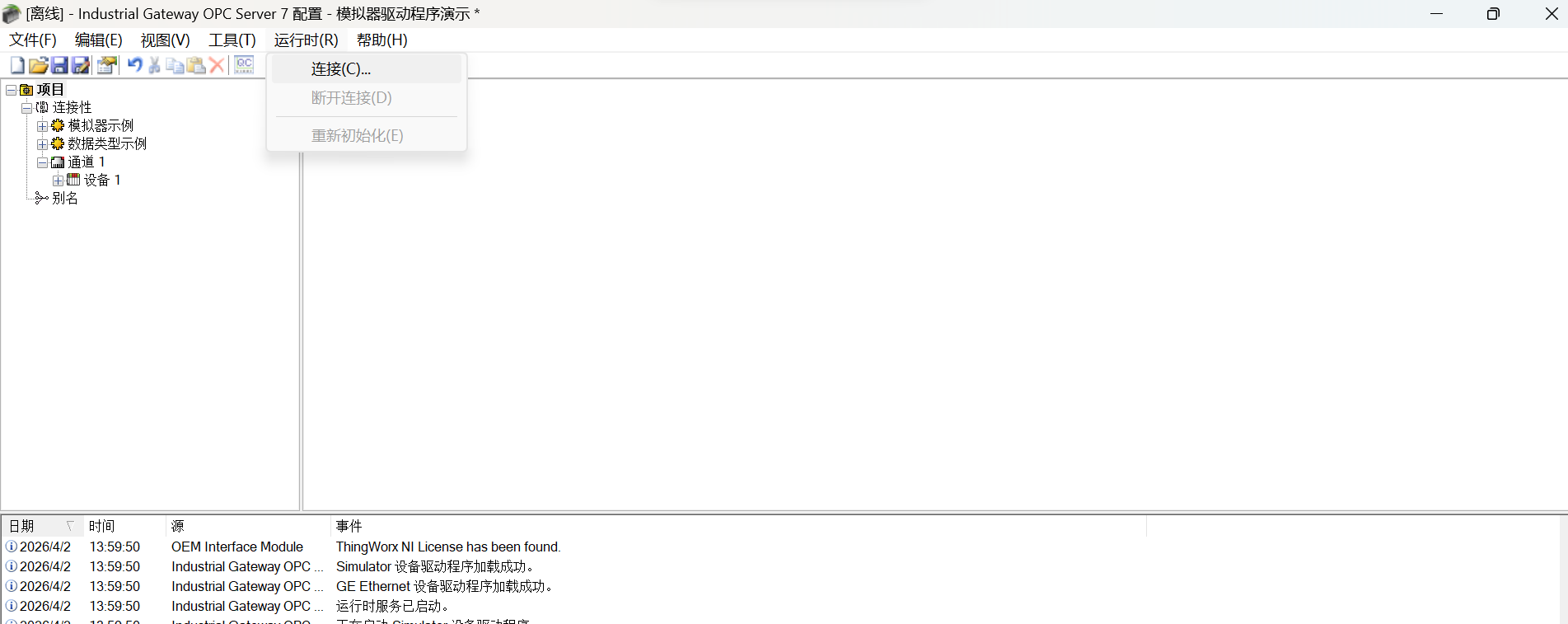

（8）重啟IGS服務（先停止，再啟動），再重新連接，軟件將自動生成標簽變量

先點上圖中的停止運行時服務，再點啟動運行時服務，完成重啟，然后重新連接，變量自動生成。

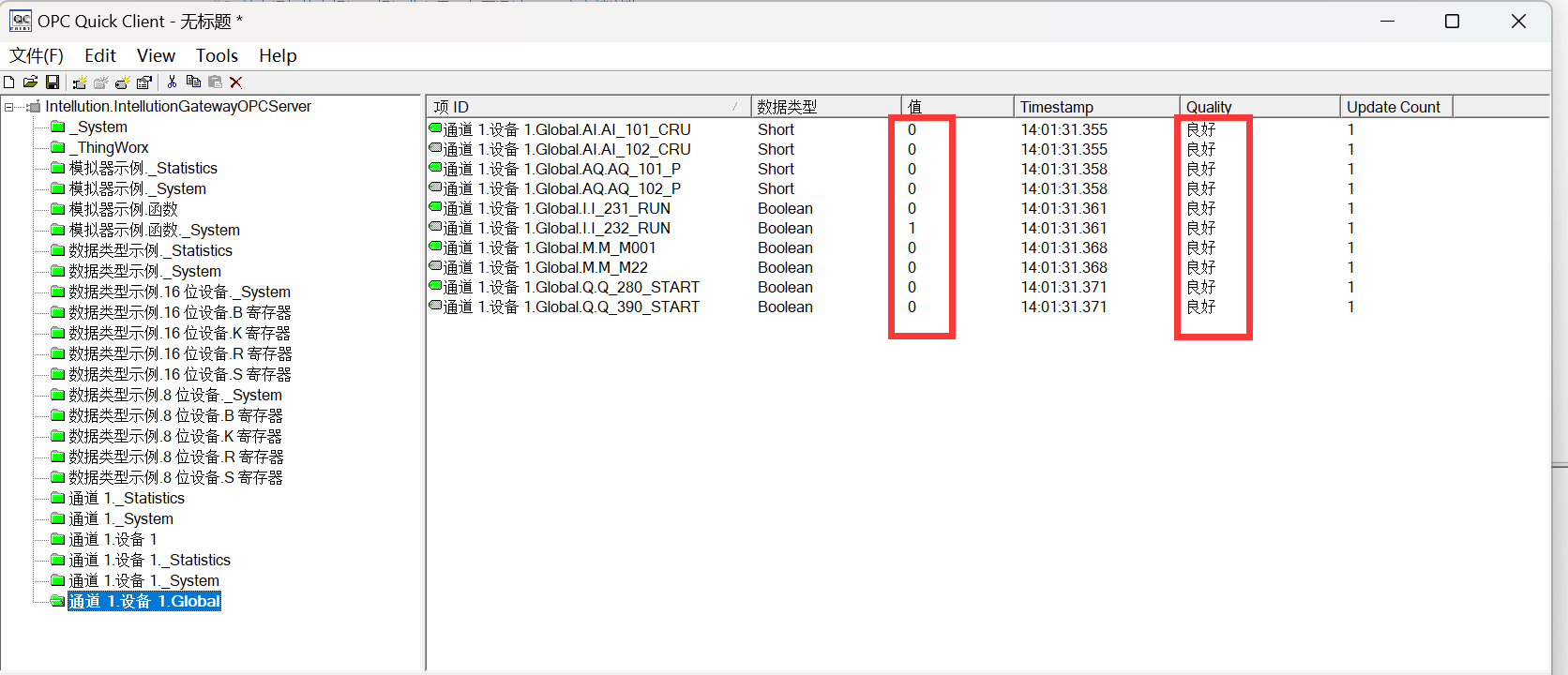

（9）打開OPC客戶端驗證通訊狀態

4.                      CIMPLICITY軟件設置及通訊

（1）                      打開CIMPLICITY項目工程屬性，并勾選 OPC驅動

（2）                      使用工程項目向導進行配置，并一直選下一步即可

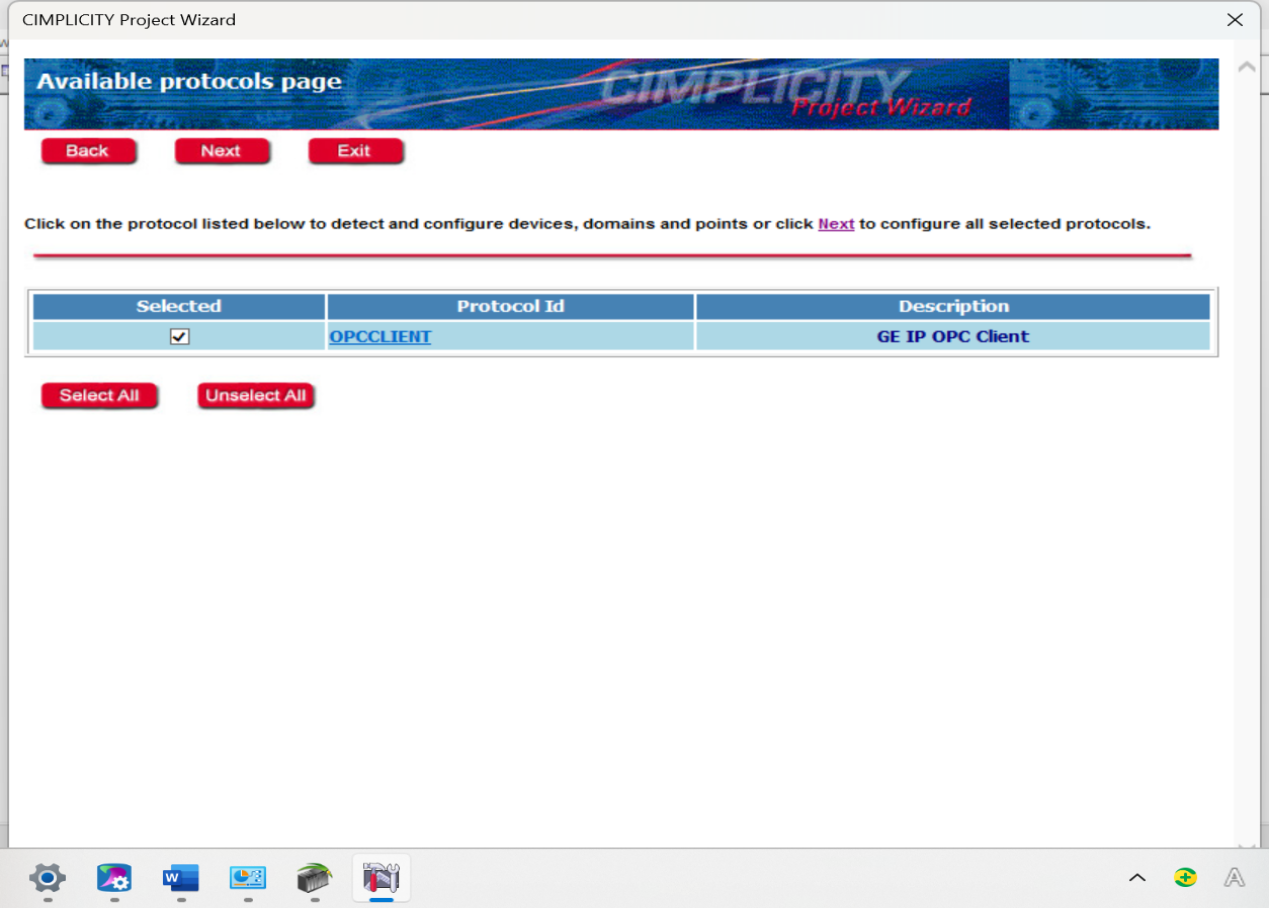

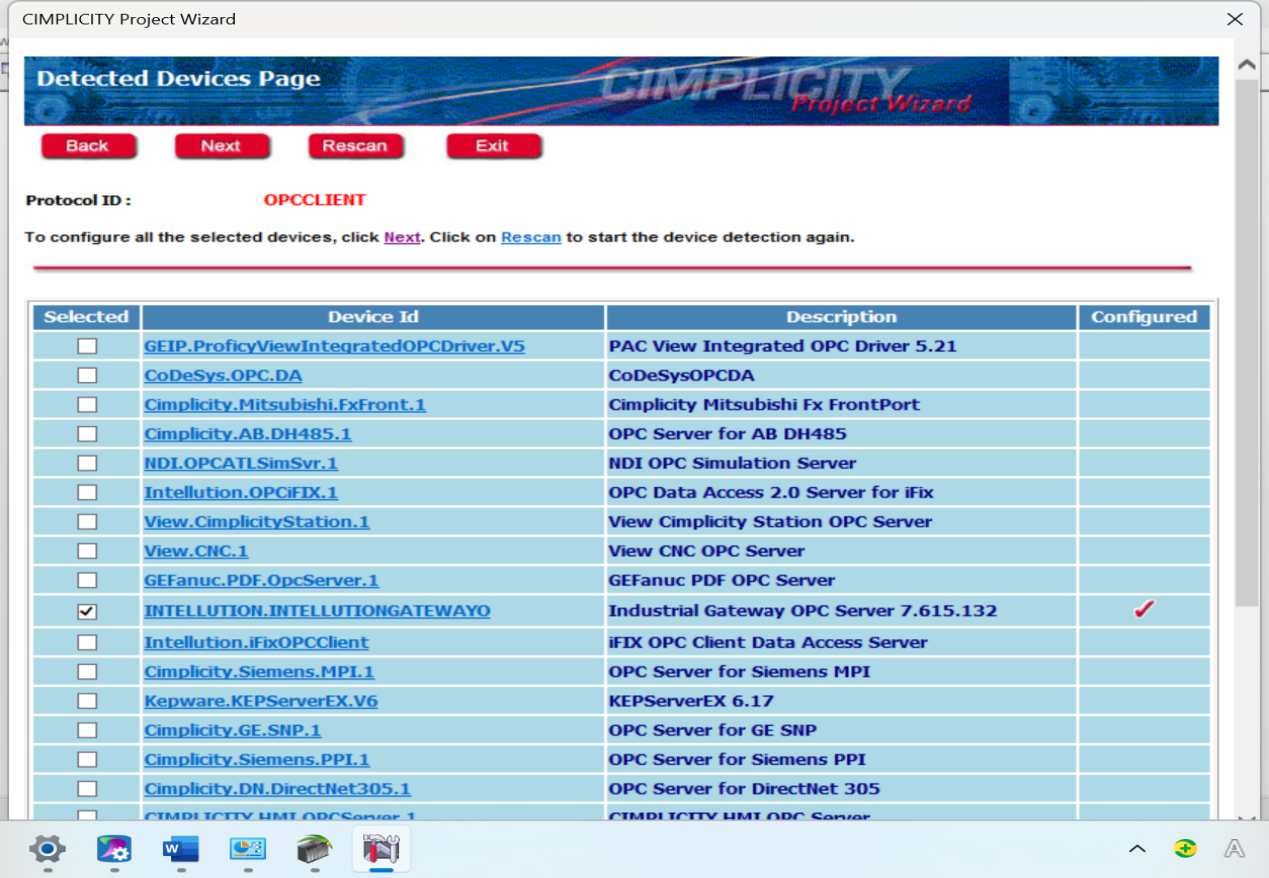

（3）                      下圖只選擇IGS驅動，其他不選。然后下一步自動載入標簽，載入標簽后，可以選擇可用標簽后完成向導。完成向導后，標簽載入變量表完成

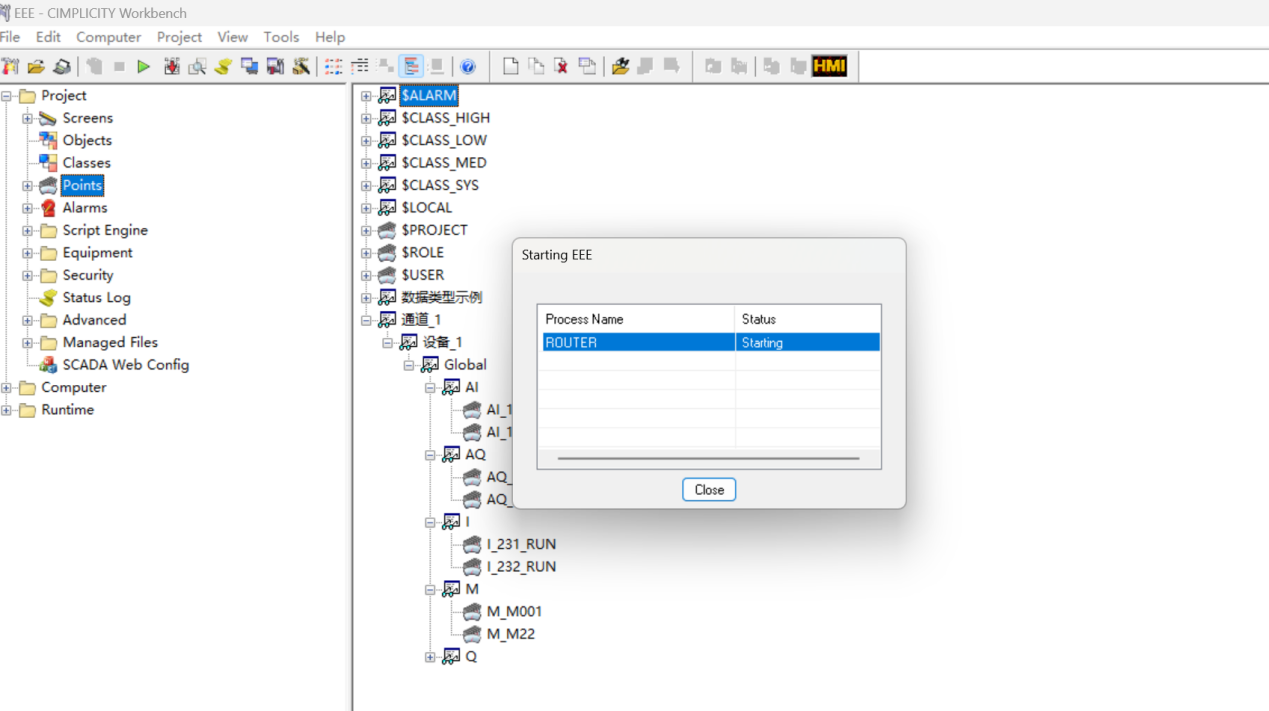

（4）                      運行CIMPLICITY工程，在線查看數據通訊狀態，通過IGS驅動讀取PLC變量通訊成功。
