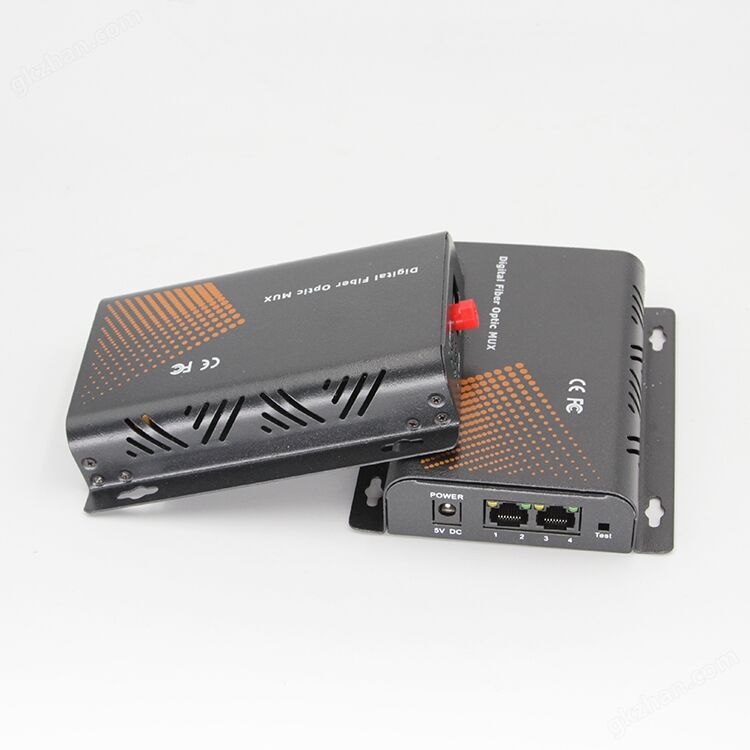

消防電話光端機 HA9982/S(R)

產品概述：

本光端機產品分“發送端（型號為 HA9982/S）”和“接收端（型號為 HA9982/R）”， 使用時必須成對使用，將“發送端”與“發送端”連接或“接收端”與“接收端”連接 后都無法正常實現光纖傳輸。

本設備采用直流 5V 電源供電，配置220V轉5V電源適配器，現場取電方便。

本設備可與任何廠家多線消防電主機和分機配套使用，可實現遠距離高音質通話，傳輸距離大于20公里，主機分機可以無障礙互通。

本設備為2路單向電話產品，安裝使用時區分安裝位置，需將信號線正確連接。

本設備只適用于消防國家標準多線消防電話主機與消防國家標準多線消防電話分機之間的連接。

產品參數：

電源電壓： DC5V；

工業級設計，SMT 工藝；

全數字光纖傳輸平臺、同平臺多業務靈活配置；

*的告警輸出：可提供業務的實時告警，光路誤碼監測，通信接口自檢等的指示功能；

性高：選用且質量可靠的電子元器件和光器件，可在環境溫度～20℃～+６5℃、工作濕度0～95%（無冷凝）的狀態下正常工作；

簡易，無需配置；

產品規格：136*85*25mm。

消防電話光端機使用說明：

本產品使用時，“HD9276/S發送端”用于連接多線消防電話主機端輸出線；“HD9276/R接收端”用于連接多線消防電話分機，兩者需成對使用，每一個發送端只能通過光纖 與一個“接收端”相連。

光纖采用單模單纖，傳輸距離≤20km。

線路連接：將電話主機輸出回路線連接至發送端光端機“主機接口、端口1 (水晶頭1和2P)”；光纖分別連接到光纖接口；分機回路線連接至接收端光端機“分機接口、端口1 (水晶頭1和2P)”；電源端口連接到5V 供電電源端。

指示燈說明：

消防電話光端機接線示意圖：

前面板指示燈說明

消防電話光端機接線示意圖
