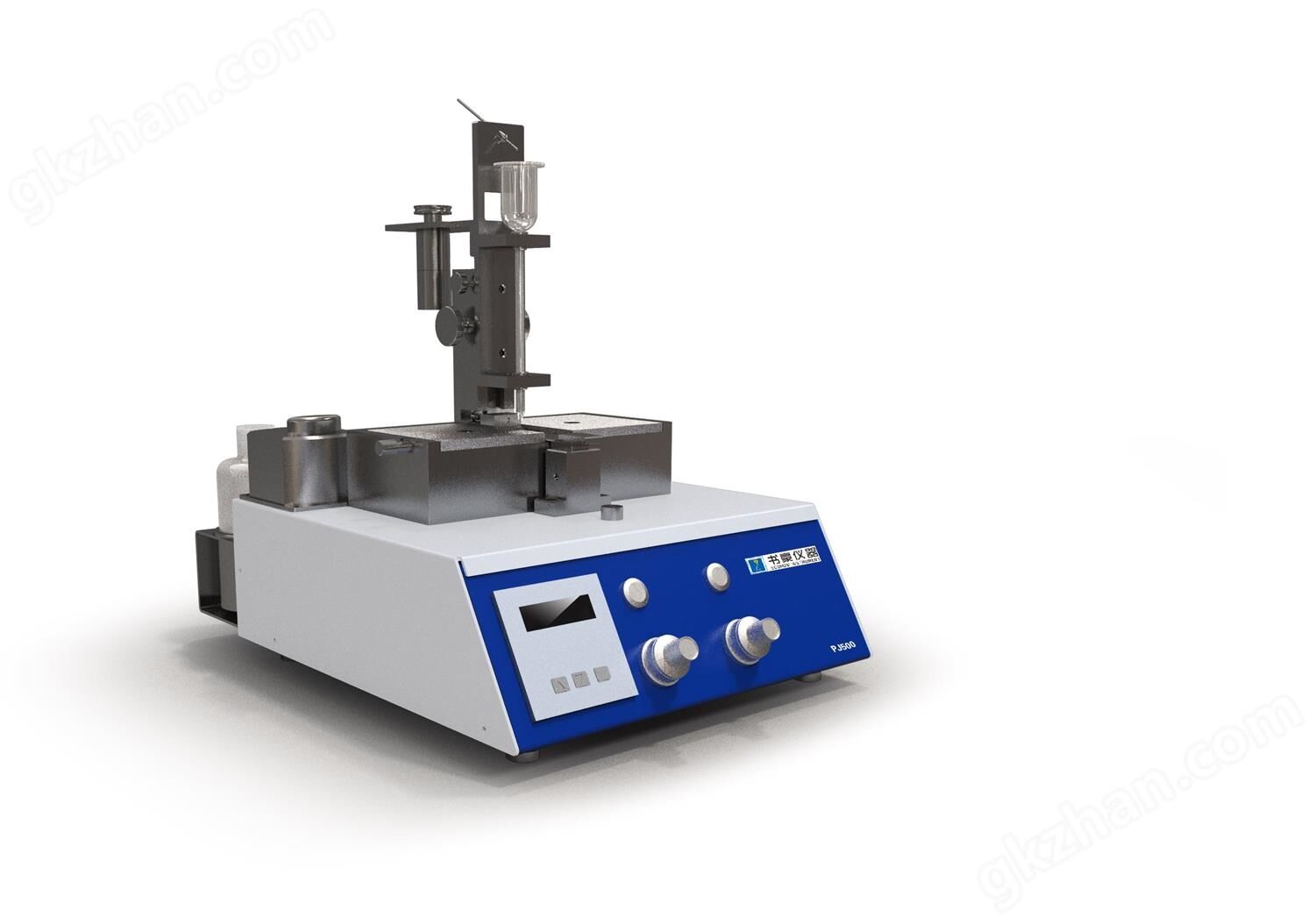

薊管式鐵譜儀PJ500

技術指標

（1）鐵譜分析儀顆粒檢查范圍：0-800μm；

（2）進樣方式：，人工手動進樣，樣品注入薊管型毛細管，在重力

下滴落，被測油樣通過自身重力滴落，不經過蠕動泵，避免蠕動泵

對磨粒的破壞作用，制譜過程不會造成磨粒變形；

（3）進樣流速：0.4ml/min；

（4）單詞分析油樣：2-3ml

（5）磁場：磁通密度≈1.8T，磁場梯度＞0.5T/cm；

（6）磁場分離：優化的永磁體設計，高梯度磁場，保證鐵質磨粒整

齊排列，避免堆積現象；

（7）清洗方式：自動清洗，可定時；

（8）清洗調速：可調；

（9）譜片尺寸：60×24×0.17mm；

（10）顯示屏尺寸：3.5"TFT；

（11）尺寸：長寬高340mm×300mm×430mm；

（12）重量：9.6Kg

（13）工作溫度：18-35℃；

（14）電源電壓VAC220±10%，50Hz；

性能特點

（1）滿足ASTM D7690鐵譜儀磨粒檢驗標準、ASTM D7684在用潤滑

劑微粒顯微特性的標準和SH/T 0573-1993在用潤滑油磨損顆粒試驗法；

（2）高效分離油樣中的磨粒和污染物顆粒；

（3）制譜過程不會造成磨粒變形；

（4）高磁場梯度，保證鐵質磨粒整齊排列，避免堆積現象；

（5）提供參考圖譜庫，準確判斷磨損故障部位及原因；

（6）所需溶劑少，無需外接壓縮氣體；

（7）清洗劑揮發到空氣中的設計理念，保障人員健康；

（8）一鍵旋轉式設計，玻璃薊管快速更換，便于維護、清洗、保養；

（9）流線型的外觀設計和精巧的組合結構，整體簡潔大方；

（10）全新高性能、低功耗內核，抗電磁干擾能力更強；

（11）制譜速度可調節，可有效地提高制譜的成功率；

（12）儀器定位裝置，可調整輸油管到鐵譜基片的距離，使油樣入口

處狀態保持一致，提高了鐵譜片制作的再現性；

（13）方便攜帶，可至室外環境工作；

（14）鐵譜分析法具有較寬的尺寸檢驗范圍，同時獲得磨粒的多種信

息；

（15）應用范圍：用以分離和評定在用潤滑油、液壓油、冷卻液或燃

油中的磨損顆粒和污染物顆粒；

（16）檢測內容：磨粒濃度和大小；磨粒形貌（磨粒產生原因和機理）；

磨粒成分（磨粒產生部位）。
