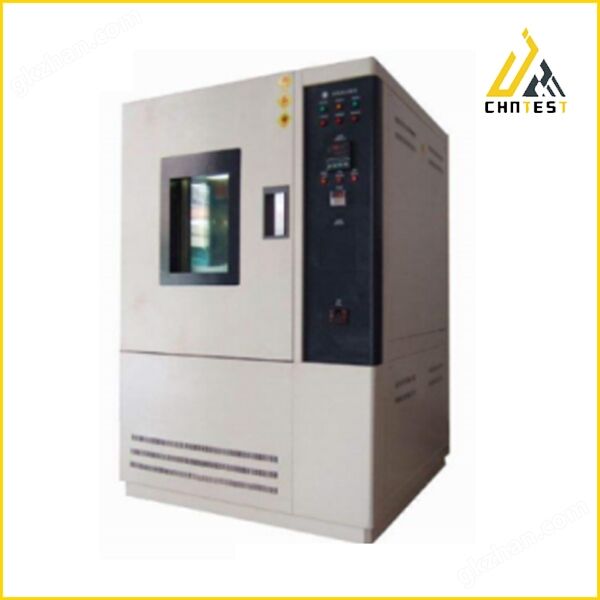

SHK-B103高溫試驗箱

SHK-B103高溫試驗箱
1.適用于電子電工、家用電器、汽車、儀器儀表
電子化工、零部件、 原材料及涂層、鍍層進行高
溫,環境下的適應性試驗；
2.采用進口觸摸式可編程控溫儀，中文液晶顯示、
3.內箱材質：不銹鋼一級2B板；
4.外箱材質：不銹鋼霧面線條處理或烤漆涂裝；
5.保溫材質：硬質發泡及；
6.保護裝置:無熔絲開關，超溫保護開關；陶瓷保險絲,
電磁保險開關,故障警告系統,警報器；
7.配件:窗口430*520mm,正下可調隔層板兩片,
測試孔φ50mm,箱內燈,485聯機接口輸入端子一個,
8.溫度波動均勻度:±1.5℃

主要特點：
1、的造型設計：圓弧造型及表面噴塑處理，高質
感外觀，并采用平面無反作用把手，操作容易，安全
可靠
2、明亮，視野寬廣的大型觀察窗：采用三層真空鍍膜視窗和飛利浦節能熒光燈，無須雨刷除霧，保持清晰的觀測效果，可隨時觀察試品的狀況。

滿足標準:
GB/T 2423.2-2008 試驗B：高溫試驗方法
GJB 150.3A—2009 高溫試驗

主要技術參數：

規格	100T/F/S	150T/F/S	225T/F/S	408T/F/S		608T/F/S	800T/F/S	1000T/F/S
工作室尺寸 (W×D×Hcm)	50×40×50	50×50×60	60×50×75	80×60×85		80×80×95	100×800×100	100×100×100
溫度范圍	常溫~200℃/300℃
溫度均勻度	±1℃						±2℃
溫度控制精度	±0.5℃
升溫時間	2~3℃/min
降溫時間	1℃/min
控制器	PID數字式單點控制器（可選擇原裝韓國“TEMI”系列彩色PLC可程序控制器）
加熱	不銹鋼鰭片式加熱管加熱方式
內、外箱材質	內箱：SUS＃304鏡面不銹鋼板；外箱：SUS＃304霧面線條處理不銹鋼板或烤漆
保溫層	聚胺脂硬質發泡+玻璃纖維棉
門框材質	雙層耐高低溫硅橡膠密封條
體積 (W×D×Hcm)	92×87×160	102×87×160	102×97×170		102×107×185	112×127×195	152×127×205	152×147×205
標準配置	多層加熱除霜附照明玻璃視窗1套、試品架2個、測試引線孔(φ50mm)1個
安全保護	超溫、電機過熱、過載、過電流保護、加熱加濕空焚、欠相逆相
電源電壓	1∮,AC220V±10％/30A AC380V±10％50±1Hz


箱體結構：
試驗箱包含以下系統：1、主箱體；2、加熱系統；3、空氣調節系統；4、電器控制測控系統；4、安全保護裝置。
試驗箱為整體焊接式結構，大門為前單開大門，箱體右面為控制柜，里面裝有線路板等電器元件，控制柜頂部安裝有冷卻風扇以幫助電控柜快速散熱，控制儀表安裝在控制柜正面，操作面板位置和高度依據人體工程學設計，箱體后部為壓縮機組，安裝有制冷機組一套，通過銅管與箱體連結。

箱體外壁材料	寶鋼產優質冷軋鋼板（1.5mm厚），表面靜電噴粉處理
箱體內壁材料	SUS304霧面拉絲不銹鋼板
觀察窗	300×450mm超大矩形多層中空電加熱玻璃觀察窗
保溫材料	超細隔熱，保溫層厚度100mm
照明裝置	優質碘鎢燈.外配不銹鋼框
進線孔	Ø50mm穿線孔一個，安裝在箱體左側，在試件需外接電源或信號時使用，特殊材料制作的電纜孔能長期耐高低溫，并且解決了長時間做低溫試驗時表面凝露的問題，配有一個相同材質的蓋子及一個硅膠塞
等溫板設計	試驗箱內頂部設計有一塊等溫板，可避免做濕度試驗時冷凝水滴落到產品上，引起產品報廢的問題
擱板	試驗箱配有兩塊不銹鋼條狀擱板及四根可移動擱條
擱板每塊承重	30Kg
箱體底板承重	60Kg
箱體大門	試驗箱門結構和密封條的特別設計，可有效保溫，杜絕溫度外瀉
氣壓平衡裝置	試驗箱頂部安裝有氣壓平衡裝置，壓力過高時能自動開啟泄壓，保證設備在升溫、降溫、恒定試驗時箱內氣壓始終與外界的保持基本一致
門把手	試驗箱門把手設計結構新穎，開關自如
腳輪	試驗箱配有4個滑動腳輪，腳輪為我公司開模定制，結構堅固美觀，將傳統 的滑輪移動和螺栓固定調整合二為一。


加熱系統：

加熱器	優質鎳鉻合金絲電加熱器，無明火，通過合理設計的長度及安裝方式，使加熱絲表面發熱負荷均勻，達到較長的使用壽命，加熱器安裝在風道內。
加熱控制方式	使用無觸點等周期脈沖調寬SSR（固態繼電器）控制加熱輸出，可對升溫過程進行有效地調節，避免溫度出項較大的過沖現象
通道熱保護	在風道內裝有過熱保護器，當箱內溫度超過該保護器設定的溫度時就會報警，并自動切斷加熱器


空氣調節系統：
試驗箱工作室后部裝有空氣調節系統一套，空氣通過長軸鼓風機帶動離心風葉吸入風道后，控制系統根據設定之溫度點通過PID自動運算輸出的結果去控制加熱器輸出量，經過蒸發器，加熱器，濕度蒸汽管，通過過強制通風，快速加溫，降溫、加濕，除濕，然后將處理后的空氣再輸送到工作室內，經過多次試驗室內部重復循環，直到空氣達到試驗所需的各項技術指標

空氣調節方式	強制內循環通風,可調式導風板設計，平衡調溫以保證試驗箱溫場均勻
空氣循環裝置	特制不銹鋼長軸馬達加不銹鋼多翼式離心風葉，有效地保證了試驗箱內置式風道的合理循環
通道骨架	安裝在通道內的所有部件，均有骨架支撐固定


設備使用條件：
重要申明：下述條件是正常安裝和使用所必須具備的條件，除特別說明外，均由客戶自己提供或保障

就位搬運和安裝占地尺寸
就位通道	Ø 按試驗箱外形尺寸能夠通過（須注意轉角、進門尺寸、電梯尺寸等特別環節）
樓板承重	Ø 場地地面承重要求≥600kg/m2（針對樓上場地或地下空置的安裝現場）
場地要求及放置所需尺寸	Ø 設備周圍維護空間，按：左右≥80cm；頂部≥60cm；前部 ≥ 145cm；   后部≥ 110cm Ø 地面平整，通風良好，不含易燃易爆腐蝕性氣體和粉塵 Ø 附近沒有強電磁輻射源 Ø 試驗箱旁邊能備有排水地漏
電源要求
供電電源	Ø 220V±10%,50Hz±1或380V±10%,50Hz±1三相四線+接地線，保護接地電阻小于4Ω
安裝功率	Ø 15KW
接地要求	Ø 接地電阻＜4Ω，獨立接地，即TN-S制接地系統，采用的三相五線制交流電源（嚴禁中、地混用）
電源線	Ø 建議選用不低于3×6 mm2＋2×4 mm2的橡套銅芯電源線（用戶需購置電源線時參考）
放置空間環境其他要求
溫度要求	Ø 5～25℃保證性能，25～35℃可以正常運行（針對風冷型試驗箱） Ø 5～40℃（僅針對水冷型試驗箱，但冷卻水源須滿足上述冷卻用水要求）
濕度要求	Ø ≤85％RH
環境氣壓要求	Ø 86KPa～106KPa
儲存安全條件	Ø 試驗箱不工作時，應保持試驗箱的儲存環境＞0℃ Ø 若儲存環境＜0℃時,對于水冷型試驗箱和濕熱箱，應及時將設備中余水排凈，以免結冰損壞管道


禁測物品
(一)、爆炸物：
1．硝化甘醇(乙二醇二硝酸酯)、(丙三醇三硝酸酯)、硝化纖維素及其它爆炸性的硝酸酯類。
2．、、酚()及其它爆炸性的硝基化合物。
3．過乙酸、甲基乙基甲酮過氧化物、過氧化苯甲酰以及其它有機過氧化物。
(二)、可燃物：
1． 自燃物： 金屬："鋰"、”鉀”、"鈉"、黃磷、硫化磷、。 賽璐璐類：碳化鈣(電石)、磷化石灰、鎂粉、鋁粉、亞硫酸氫鈉。
2． 氧化物性質類：
(1) 、氯酸鈉、氯酸銨以及其它的氯酸鹽類。
(2) 過氧酸鉀、過氧酸鈉、過氧酸銨以及其它的過氧酸鹽類。
(3) 過氧化鉀、過氧化鈉、過氧酸鋇以及其它的無機過氧化物。
(4) 硝酸鉀、硝酸鈉以及其它的硝酸鹽類。
(5) 次以及其它的次氯酸鹽類。
(6) 亞氯酸鈉以及其它的亞氯酸鹽類。
(三)、易燃物：
(1) 、汽油、乙醛、氧化丙烯、二硫化碳及其它燃點不到-30℃的物質。
(2) 普通乙烷、氧化乙烯、丙酮、苯、甲基乙基甲酮及其它燃點在-30℃以上而小于0℃的物質。
(3) 甲醇、乙醇、二甲笨、酸醋戊酯及其它燃點在0℃以上低于30℃的物質。
(4) 煤油、汽油、、異戊醇、酸醋及其它燃點在30℃以上低于65℃的物質。
(四)、可燃性氣體：氫、乙炔、乙烯、甲烷、乙烷、丙烷、丁烷及其它在溫度為15℃時1大氣壓情況下可能會燃燒的氣體。
