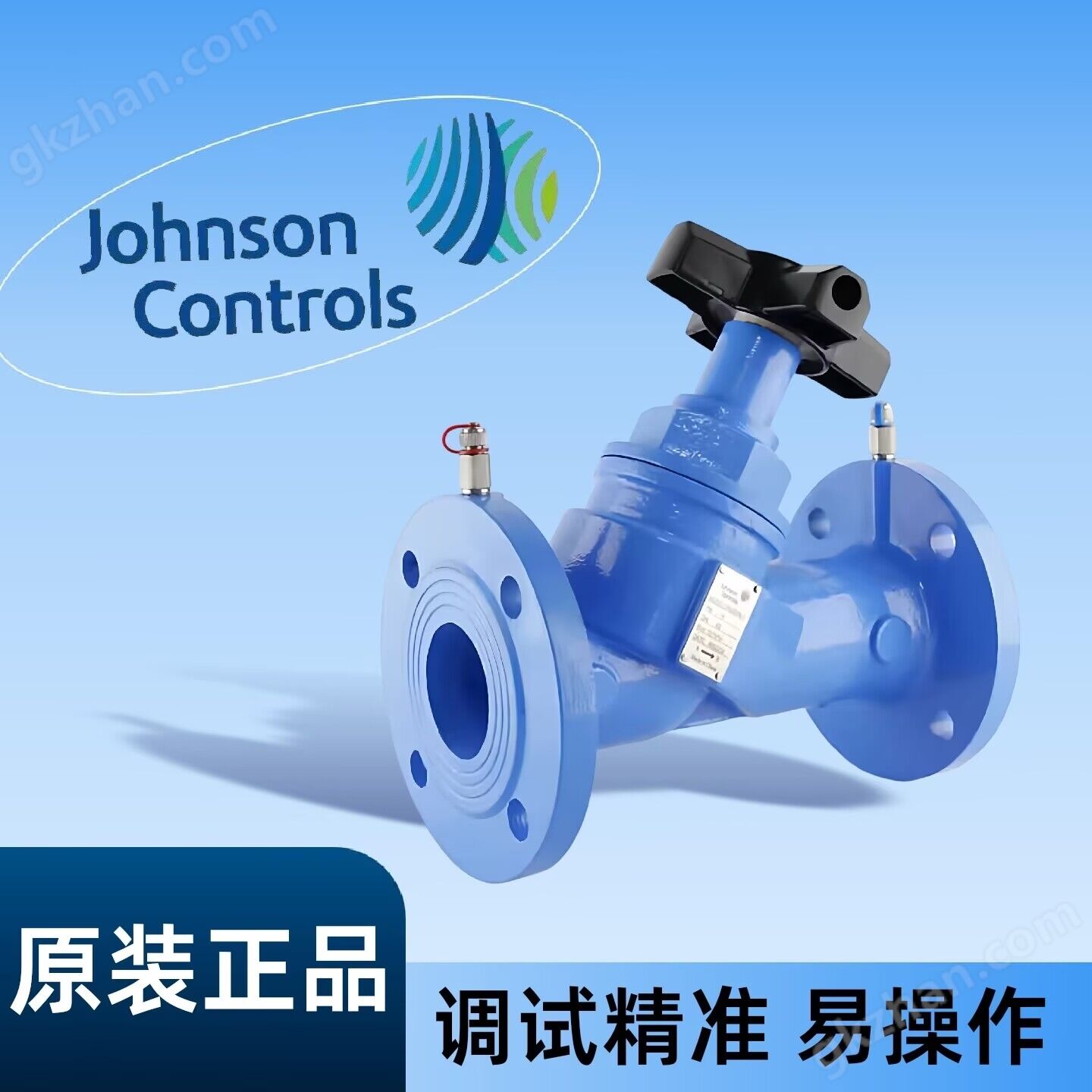

江森VPS-N系列靜態流量平衡閥

江森VPS-N系列靜態流量平衡閥概述

DN15..500, PN16,二通

靜態流量平衡閥是暖通空調水系統中用于保證高精度流量預調節，保證整個水系統處于靜態水力平衡狀態的一種主要水力平衡產品。VPS-N系列靜態流量平衡閥可廣泛應用于暖通空調水系統的主管路、分支管路以及末端設備管路中，同時也可應用于其它相同或相似功能需求的場合。

VPS-N系列靜態流量平衡閥是一種二通、手動、高精度的流量預調節閥，尺寸范圍從DN15到DN500，主要部件由閥體、閥瓣、測壓頭、手輪等。具有數字顯示開度、注水和排空、流量和壓差的測量和預調節等功能。

特點

①   數字手輪

數字手輪上有精確的刻度顯示，人性化的讀數設計，確保操作人員能夠便捷精確的進行平衡調試。

②   DN65~DN5O0閥門零件選用高質材料

閥體選用QT450-10高質球墨鑄鐵材料，平衡閥芯、閥桿采用高質不銹鋼材料，耐腐蝕性強，可大大延長閥門使用壽命。

③   關斷設計

關斷設計:采用平衡式閥芯結構設計，無論介質壓力高低，均可輕松旋轉手輪關閉閥門。閥門關閉后可實現零泄露。

江森VPS-N系列靜態流量平衡閥型號

VPS015N-C VPSO20N-C VPSO25N-C VPSO32N-C VPS040N-C VPS050N-C

VPSO65N-C VPS080N-C VPS100N-C VPS125N-C VPS150N-C VPS200N-C

VPS250N-C VPS300N-C VPS350N-C VPS400N-C VPS450N-C VPS500N-C

技術參數

應用 供熱制冷系統

功能 平衡系統、預設定、測量、關斷

額定壓力 PN16

連接標準 DN15~DN50:螺紋連接ISO7-1 DN65~DN500: 法蘭連接ISO7005-2

溫度 -25 - 150C

閥體 DN15~DN50:黃銅Hpb59-1  DN65~DN500: 球墨鑄鐵QT450-10

閥桿 DN15~DN50:黃銅 DN65~DN500:不銹鋼

平衡閥芯 DN15~DN50:黃銅 DN65~DN500:不銹鋼

手輪 DN15~DN50: PA DN65~DN500:壓鑄鋁
