射頻卡售電系統

射頻卡售電系統由管理軟件、計算機、射頻卡售電機、射頻卡、射頻卡讀寫器、預付費多用戶電能表及其網絡系統組成，計算機與射頻卡售電機之間采用RS232通訊，通過管理軟件，可將用戶射頻卡初始化（新用戶）參數、售電指令參數、用電管理設置數據寫入射頻卡；現場射頻卡讀寫器通過RS485與電表連接，當卡進人其有效作用區時，射頻卡讀寫器讀取卡片中的數據，構建指令并通過RS485總線發送到電表，電表執行指令完成售電、參數設置等操作。

系統基本功能

*售電功能：用戶持卡到購電管理處購電，到指定射頻卡售電機刷卡完成購電操作；

*模式切換：根據需要可以用功能卡將電表改為后付費模式；

*用戶參數設置功能：對購電或預置卡通過上位機可寫入用戶用電參數，包括：用戶戶號（或房間號）；

*功率限制功能：可設置用戶所使用功率，超功率斷電；

*報警電量：小于報警電量是用戶信息顯示閃爍；

*查詢功能：在進行成功購電或預置電量后的用戶卡，用戶到指定射頻卡讀寫器刷卡，可顯示用戶當前剩余電量信息。

安全措施

*射頻卡讀寫器可以多用戶使用，每戶一張卡片。卡片中具有用戶的信息，包括用戶使用的信息，包括用戶使用的電表及出線編號、卡片使用的售電機編號、用戶密碼。每臺售電機都有一組密碼，用戶使用的卡片密碼必須與售電機密碼一致，否則卡片不被接受。

*持卡用戶要完成購電或預置，首先到售電管理處寫卡，數據包含用戶識別信息、購電數量、購電次數等。之后，用戶刷卡，成功購電或預置后的卡片，自動變為查詢卡，此卡不能被重復執行，也不能到其他讀寫器上使用。

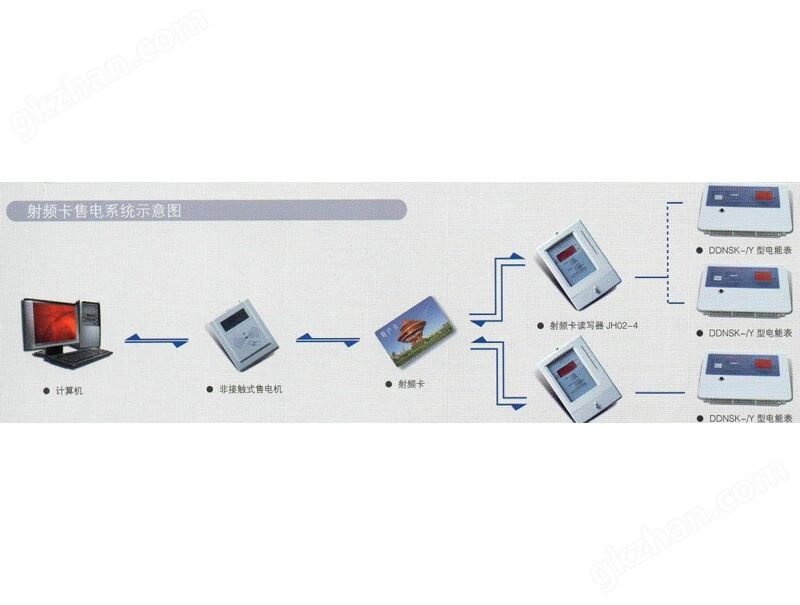

射頻卡售電系統示意圖
