礦用隔爆型閥門電動裝置ZB90-24 MA煤安認證

參考價	￥ 3200
訂貨量	≥1件

具體成交價以合同協議為準

公司名稱上海瑞浦熱工業自動化設備有限公司
品牌其他品牌
型號Z941
所在地上海市
廠商性質生產廠家
更新時間2026/6/23 13:39:39
訪問次數31

產品標簽:

礦用防爆型電動執行器礦用隔爆型電動執行器礦用本安型電動執行器礦用電動閘閥礦用電動蝶閥

在線詢價收藏產品點擊查看電話

聯系我們時請說明是智能制造網上看到的信息，謝謝!

索取相關資料

公司介紹主營產品

本公司產品有：RP系列精小型電動執行器，LQ閥門電動裝置，DZW/DQW/ZB/QB系列電動裝置，防爆閥門電動裝置，智能調節型電動裝置，智能開關型電動裝置，381、361、802、2SA3、2SQ3、2SJ3、2SB3系列電動執行機構，DKJ/DKZ系列電子式電動執行機構，QT/QB系列電動裝置，電動閥門控制箱，控制器、隔爆MA型閥門控制箱，同時代理銷售：揚州、常州、天津等礦用防爆型電動裝置、羅托克電動執器，西門子電動執行機構，德瑞模電動執行機構，奧瑪電動執行機構，西博思電動執行機構系列產品。

瑞浦閥門類有：手動蝶閥，手動球閥，手動閘閥，手動截止閥止回閥、減壓閥、YQ減壓閥、YQ泄壓閥、YQ遙控浮球閥、YQ緩閉止回閥、YQ電動控制閥、穩壓閥、壓差旁通閥、水泵控制閥、水利自力閥等防爆型電動閥門，電動蝶閥，電動球閥，電動閘閥，電動截止閥，ZAZ﹙P、N、M﹚系列電動調節閥，電動內螺紋球閥，電動通風蝶閥，電動平板閘閥，電動刀形閘閥，LQ電動蝶閥，RP精小型電動蝶閥、球閥、電磁閥，氣動閥門等系列

上海瑞浦熱工業自動化設備有限公司產品廣泛用于電廠、石油、化工、冶金、礦山、天然氣、醫藥、輕工紡織、造紙、給排水、食品、市政、建筑、自來水、環保（自動化）行業。深受國內外用戶的好評。

展開顯示更多內容

電動執行器，閥門電動裝置，Rotork電動執行器，AUMA電動執行器等

產品簡介在線詢價

型號	礦用隔爆型閥門電動裝置ZB30-24 MA煤安認證	電源	380V
輸入	4-20mA	輸出	4-20mA
防護等級	IP68

ZB系列電動裝置采用隔爆外殼，把可能因產生火花、電弧的電路部分與殼體外爆炸性氣體混合物隔開，從而達到隔爆的目的。隔爆接合面參數符合GB3836.2-2010的規定，電纜引入裝置符合GB3836.1-2010的規定。礦用隔爆型閥門電動裝置ZB90-24 MA煤安認證

礦用隔爆型閥門電動裝置ZB90-24 MA煤安認證產品信息

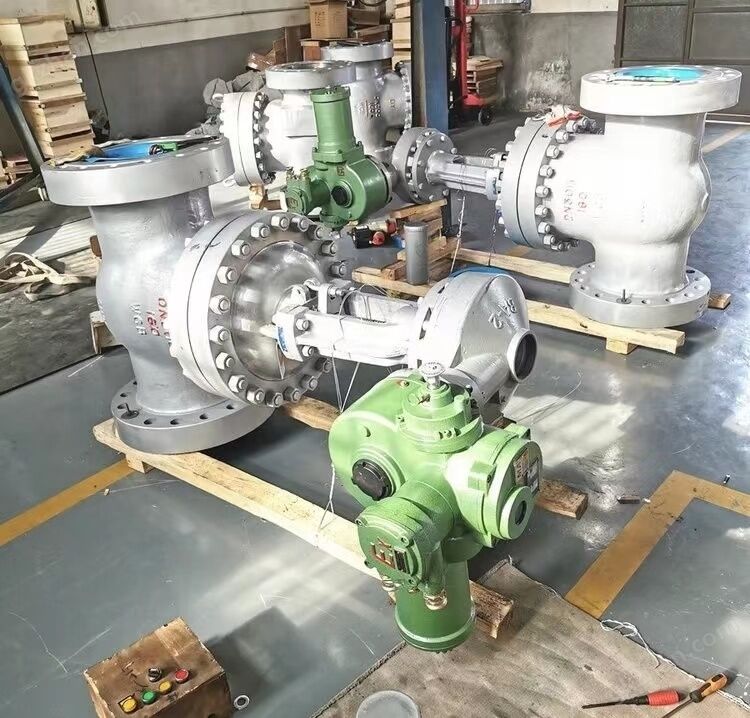

礦用隔爆型閥門電動裝置ZB90-24 MA煤安認證

一、瑞浦煤安礦用防爆型電動執行器簡介

ZB系列隔爆型多回轉閥門電動裝置主要適用于啟閉件做直線運動的閥門配套使用，如閘閥、截止閥、隔膜閥、閘門、水閘閥等，用于對閥門的開啟、關閉、調節(配上專用閥門隔爆控制箱)，是閥門實現遠控、集控和自控的驅動裝置。其具有功能全、性能可靠、控制系統、體積小、重量輕、使用維護方便等特點。

本產品的性能符合GB3836.1 -2010《爆炸性氣體環境用電氣設備第1部分：通用要求》、 GB3836.2-2010 (爆炸性氣體環境用電氣設備第2部分：隔爆型“d"》、GB3836.3-2010《爆炸性氣體環境用電氣設備第3部分：增安型“e" ( idt I EC 60079-7:1990)》及GB/T24922-2010《隔爆型閥門電動裝置技術條件》的規定，本產品經國家防爆電氣產品質量監督檢驗測試中心檢定，取得了全系列的防爆合格證，可廣泛應用于大多爆炸性氣體環境中。

工作原理及型式

礦用隔爆型閥門電動裝置ZB90-24 MA煤安認證

ZB系列電動裝置采用隔爆外殼，把可能因產生火花、電弧的電路部分與殼體外爆炸性氣體混合物隔開，從而達到隔爆的目的。隔爆接合面參數符合GB3836.2-2010的規定，電纜引入裝置符合GB3836.1-2010的規定。

防爆型式分為礦用隔爆型和普通隔爆型，防爆標志分別為“ExdlMb"和“Exd II BT4 Gb"。

電纜引入裝置型式為壓緊螺母及壓盤式。

二、瑞浦煤安礦用防爆型電動執行器參數

礦用隔爆型閥門電動裝置ZB90-24 MA煤安認證

規格型號	額定三相電壓(V)	輸出額定轉矩 (N • m )	Z大閥桿直徑 (mm )	手動速比	輸出轉速 (r/min )	電機功率 (kW)	輸出軸 Z大轉圈數	參考重量 (kg )
ZB10	AC 380/660	100	28	32:1	24	0.25	150	50
ZB15	AC 380/660	150	28	32:1	24	0.37	150	50
ZB20	AC 380/660	200	40	32:1	18	0.37	150	53
ZB30	AC 380/660	300	40	32:1	18	0.55	150	53
ZB45	AC 380/660	450	48	25:1	24	1.1	150	85
ZB60	AC 380/660	600	48	25:1	24	1.5	150	95
ZB90	AC 380/660	900	60	25:1	24	2.2	150	112
ZB120	AC 380/660	1200	60	25:1	24	3	150	112

三、上海瑞浦煤安礦用隔爆型電動執行器使用注意事項礦用隔爆型閥門電動裝置ZB90-24 MA煤安認證

1、本電動執行機構的安裝形式無原則要求，但電機處于水平狀態，電氣箱蓋處于水平或垂直向上狀態為推薦安裝形式，這樣有利于潤滑、調試、維護和手動操作；

2、安裝時應保證維修檢查人員拆卸各部件所需的空間；

3、安裝與閥門連接的牙嵌軸向間隙不少于1 ~2mm；

4、當用于明桿閥門時，應檢查閥桿伸出量與閥桿護套的長度是否相符；

5、安裝、拆卸、調試時不可損傷密封面、密封件和防爆型電動執行機構的防爆面，并應在隔爆面上涂防銹油；

6、當需要拆卸時，應先將手動手輪旋轉數圈，在閥門稍開狀態下進行；

7、安裝前應檢查銘牌的防爆標志與安裝環境是否相符合；

8、接線盒上的接地螺絲須用接地導線可靠接地；

9、電動裝置與閥門連接螺釘強度應采用8.8級；

10、電動裝置在吊裝時應選擇合理吊裝位置，避免掉落、磕碰等現象；

11、打開接線盒，用扳手擰開電纜引入裝置的壓緊螺母，將電纜線與接線盒中接線端子牢固相連接，確認無誤后蓋上接線盒上蓋，并擰緊緊固螺絲端子接線應牢靠，應按圖10所示的方法，用彎頭夾住電線。接線盒有4個引入裝置，1個引入電機動力電纜，三個引入控制電纜，使用的動力線電纜必須有地線，并與接線盤上的接地端子相接。引入電纜直徑規格見表5。接好線后應裝好壓緊密封圈，密封圈的邵氏硬度應為45~55 度，損傷及老化的應及時更換

礦用隔爆型閥門電動裝置ZB90-24 MA煤安認證
