減壓裝置

結構特點

具體介紹：

采用技術和結構開發成功的新一代產品。它能滿足多種變工況工作的需要。其主要特點是噪音低（≤80dBA），流量變化范圍（可調比）大（可達10%Q～99%Q）。

該系列減溫減壓裝置由減壓系統、安全保護系統等組成，其主要結構特點如下：

1)減壓閥采用套筒結構，增大了減壓幅度，延長閥門的使用壽命；

2).減壓閥內可設多級套筒，根據蒸汽流量及系統壓差的變化，自動調節蒸汽參數，滿足了負荷變化大的工況。

3).不同的流量系數CV值可供選擇，使調節系統調節靈敏度及精確度大大提高。

4).電動減壓閥配用直行程電動執行機構，去除了傳統的杠桿鉸鏈機構，減少了空行程環節，進一步提高了調節系統的靈敏度及精確度。

主要性能指標

性能指標：

1).進口蒸汽壓力P1≤3.82MPa(39kgf/cm2),溫度T1≤450℃

2).出口流量Q和流量特性：減溫減壓裝置出口流量Q在10%～99%變化范圍內可實現理想調節。具有等百分比(EP)和線性(LN)等多種流量特性，能滿足不同工況工作的需要；

3).出口蒸汽壓力P2的調節精度不低于1.0級；

4).噪音：裝置正常運行時，在減溫減壓閥下游一米，同時距管壁一米處測其噪音，噪音音級不大于80dBA。

供貨范圍

供貨范圍為標志以內，主要有：

1)、減壓系統：減溫減壓閥、節流孔板等；

2)、減溫系統：給水調節閥、節流閥等；

3)、安全系統：安全閥、止回閥等；

4)、管路系統：蒸汽管道、過渡管、減溫水管等；

5)、配套附件：截止閥、雙金屬溫度計及接管、壓力表及三通閥、彎道、接頭、法蘭、襯墊、螺栓、螺母、墊圈等。

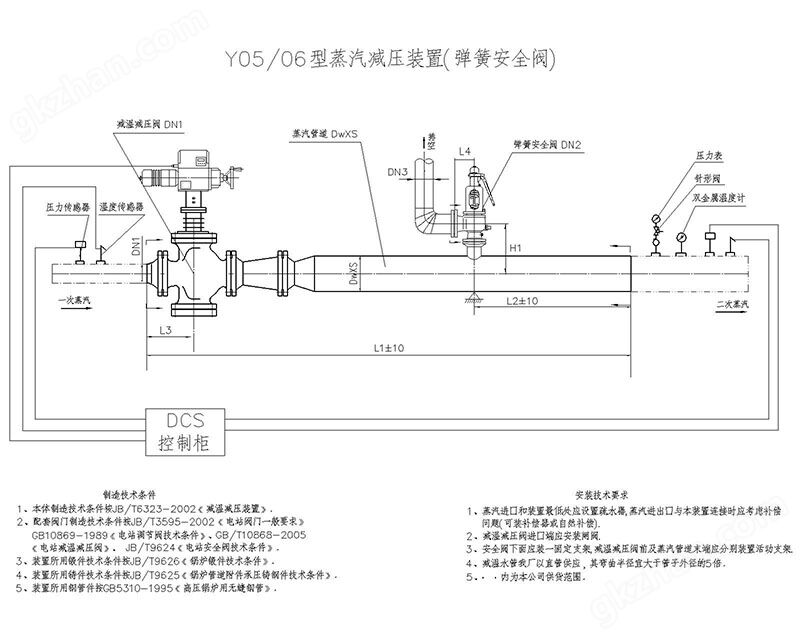

產品系列圖A

產品系列圖B
