腐蝕監測裝置

一、概述本裝置對循環水 PH、電導率、碳鋼腐蝕速率、黃銅腐蝕速率、溫度 5 項參 數在線監測，實時掌握其變化情況，同時利用閥門和流量計將循環水流量控制在 規定范圍內，使其對掛片的沖刷腐蝕具有可重復性試驗。 本裝置顯著特點是配置了碳鋼腐蝕掛片器、黃銅腐蝕掛片器，這樣就知道 了碳鋼腐蝕速率和黃銅腐蝕速率的結果；還配置了碳鋼腐蝕速率傳感器、黃銅腐 蝕速率傳感器，這樣就知道了碳鋼腐蝕速率和黃銅腐蝕速率的變化過程。將腐蝕 速率的結果和變化過程結合起來就可以完整地掌握腐蝕速率這個重要的參數了。 本裝置在線監測數據不僅可以現場顯示、查看，還可以通過后續擴展將數 據保存、拷貝、打印、無線遠傳，以及遠程控制現場設備運行，可以達到智能化。

二、技術參數

1. 名稱：腐蝕率監測裝置

2. 型號：CHJC-4

3. 品牌：新春暉

4. 電源：220V 50Hz 30W

5. 尺寸：1.1×0.55×0.23 米

6. 重量：10 公斤

7. 量程：PH：0~14，電導率 0~10000us/cm，碳鋼腐蝕速率：0~1mm/a，黃銅腐 蝕速率：0~1mm/a，溫度：0~50℃，流量：250~2500L/H

8. 掛片：碳鋼、黃銅，Ⅱ型

9. 地板：碳鋼噴塑

10.管道：UPVC，DN25

11.配置：掛片器 2 套，傳感器 4 支，觸摸屏 1 臺。

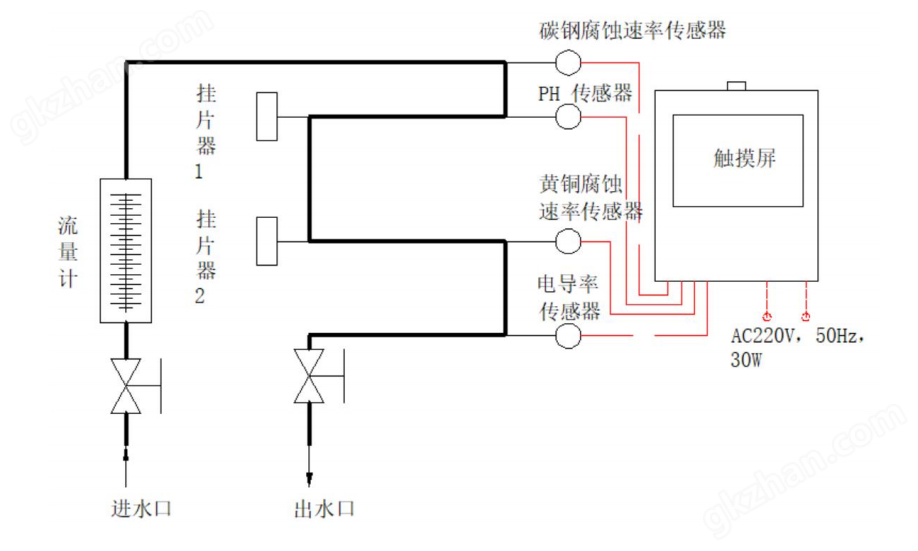

三、工藝流程圖

四、電氣接線實物圖解

五、裝置外觀圖片

六、安裝

1. 用 4 個 M8 膨脹螺絲將裝置底板固定在墻上，做到橫平豎直。

2. 按照實物指示箭頭，連接好循環水進出水管道。

3. 將掛片用清洗、烘干、稱重、記錄好編號與重量后安裝在掛片器上， 每輪新試驗開始都要更換掛片，碳鋼、黃銅各兩片。

4. 擰上電極與測試棒，裝置出廠時為了方便用戶已經安裝好了。后期新試驗開 始運行之前應更換腐蝕傳感器上的測試棒，碳鋼和黃銅各 1 對，PH、電導率 傳感器也要注意觀察，必要時更換。

5. 打開進出水閥門，調整好循環水流量，正常流動即可。

6. 接通市電 AC220V 電源。

7. 打開塑料箱右側電源開關，觸摸屏正常顯示。

8. 不漏水，參數有顯示，視為安裝結束。

七、具體操作說明

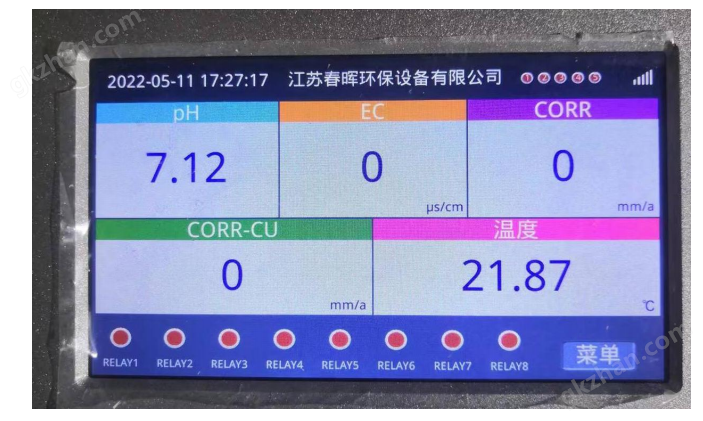

1. 打開電源后出現主畫面，看見在線監測的 5 個參數：PH、EC 電導率、CORR 碳鋼腐蝕速率、CORR-CU 黃銅腐蝕速率、溫度。

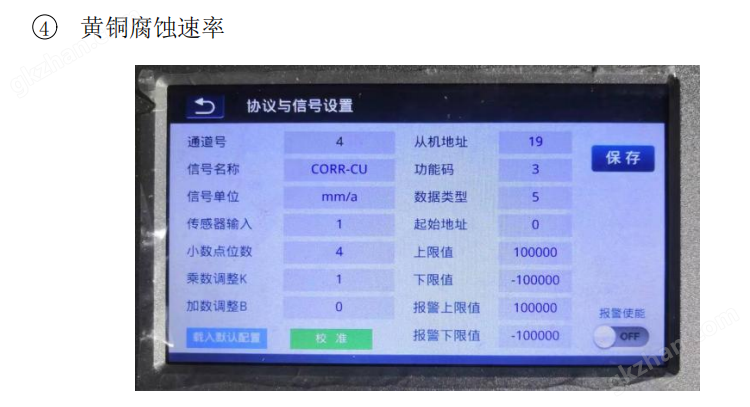

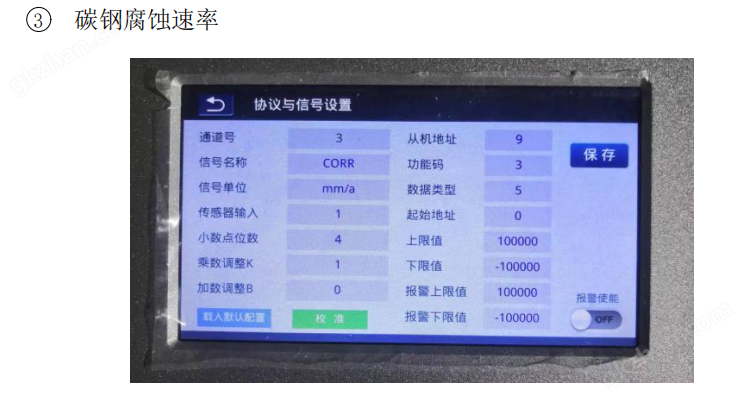

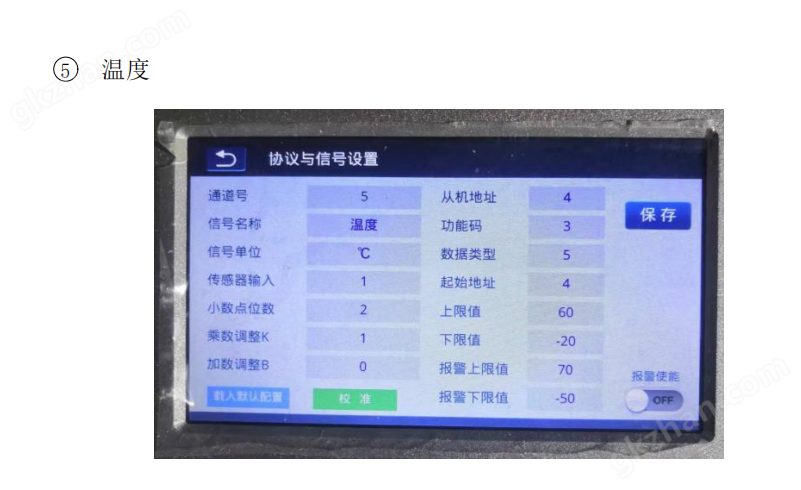

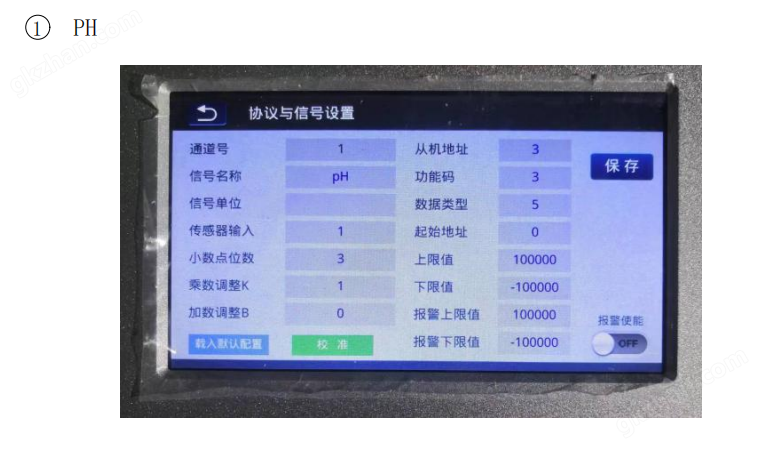

2. 點擊參數名稱可以就行數值調整，這個調整是指理論計算數值與觸摸屏顯示 數值不一致時，調整觸摸屏顯示數值，使他們保持一致，有左下角“乘數調 整 K”和“加數調整 B”這兩個參數可調。一般是微調 K 值就行了。

3. 返回后再點擊“菜單”，進入主要功能界面。主要功能有：數據記錄、歷史 曲線、系統設置和 AO 輸出設置等。其中“AO 輸出”需要再做講解一下，其 他不需要調整。

4. 點擊“AO 輸出”進行設置 4~20mA 電流信號輸出（AO 輸出設置），這個圖片 顯示是錯誤的，是特意留給用戶從新設置的，請先看下面講解再完成設置。

(1) 輸出通道：就是指主畫面上顯示的 5 個參數，依次從左到右，從上到下 排列：1 代表 PH、2 代表電導率、3 代表碳鋼腐蝕速率、4 代表黃銅腐蝕 速率、5 代表溫度。

(2) 數據源：代表傳感器，是數據在線監測的來源，排列順序應該與“輸出 通道”一一對應好，也就是從上到下為 1、2、3、4、5，1 代表 PH、2 代 表電導率、3 代表碳鋼腐蝕速率、4 代表黃銅腐蝕速率、5 代表溫度。

(3) 下限值：是指傳感器的量程下限值，也就是輸出電流為“0”時的值。

(4) 上限值：是指傳感器的量程上限值，也就是輸出電流為“20”時的值。

(5) 正確的設置如下表：

八、安全

(1)本裝置外接電源為市電 220V，對操作人員有危險，應注意保護。 (2)觸摸屏和傳感器等均為直流 24V，對操作人員無危險。

(3)掛片器、傳感器等在更換掛片、測試棒等消耗件時應先關閉進出口閥門， 慢慢松開掛片器，待管道內部壓力解除再進行更換消耗件，注意不能有 水飛濺到傳感器接線處和觸摸屏上，一面引起傳感器及觸摸屏損壞等。

九、售后服務

(1)設備保修期服務及承諾：設備的保修期為 12 個月，自驗收合格之日起計 算，或者到貨之日起計 18 個月，質保期內有故障免費維修服務，并免費 提供故障所需更換的零件；負責保修期外產品終身的設備維修、技術支 持、提供備品備件等售后服務，適當收取工本費。

(2)設備維修期服務及承諾：無論在保修期內還是在保修期外，在收到用戶 的維修要求后 24 小時作出回應，并在兩個工作日內到達買方現場進行維 修，個別部件因交貨期較長而不能及時到位的情況，必須與用戶協商并 得到批準后方可延期處理。質保期后仍要對設備提供終身維修的技術支 持（需更換零件除外）。

(3)軟件升級服務：軟件如果出現升級版本，在硬件條件允許情況下，免費 提供升級軟件。
