壓力變送器

21Y（?1～10bar) 壓力變送器搭載高精度感應膜片，可勝任負壓、常壓以及低壓工況檢測，受壓之后傳感元件產生形變，經過電路板運算處理輸出標準化傳感信號。該款變送器量程寬泛，可以承受負壓環境，抗震動，受溫度波動影響較小，可以長期在線監測液態、氣態介質壓強，適配化工、自動化工裝、暖通、機械設備等眾多生產崗位，下面分場景詳細介紹。其一，化工工藝管路壓力監測工位。不少化工生產工序需要調控負壓或者低壓原料輸送壓力，負壓工況常應用于物料減壓提純、真空上料工序。一旦管道壓力異常升高或是負壓不足，便會造成進料速度失控、工序失敗。依靠 21Y（?1～10bar) 壓力變送器全天候采集管路壓強，壓力超出安全區間之后觸發警報，操作人員及時調整閥門開度，保障化工工藝流程平穩運行，規避物料外泄隱患。其二，儲氣罐、緩沖氣罐壓力管控工位。車間壓縮空氣儲氣容器、廢氣緩沖罐體的工作壓力處在低壓區間。氣壓過低會致使氣動夾具、電磁閥、噴涂設備動力不足；壓力偏高則加重管路承壓負擔。變送器固定安裝于罐體取壓口，實時反饋罐內氣壓，供氣設備依據傳回的數據啟停空壓機，穩定維持氣源壓力，節約空氣壓縮設備能耗。其三，液壓與冷卻循環工裝低壓檢測。機床冷卻水路、潤滑油路、低壓液壓夾具的工作壓力處于低壓范圍。冷卻管路堵塞之后水壓便會下降，設備容易因?yàn)樯彷^差出現過熱損壞。壓力變送器監測循環管路壓力數值，壓力發生異常之后啟動設備連鎖保護，關停加熱構件與運轉電機，保護主軸、軸承等精密零部件。其四，包裝機械、真空吸附設備檢測崗位。真空吸附搬運工裝依靠負壓吸取板材、塑膠工件、包裝材料。負壓達不到標準吸力便會不足，工件在輸送途中掉落；負壓過大又容易壓傷工件表層。該負壓壓力變送器實時監測吸附氣路負壓大小，控制系統動態調節真空泵輸出功率，讓吸附力維持合適區間，適配各類易碎、易刮傷工件搬運作業。其五，通風除塵以及廢氣處理裝置。車間除塵風道、廢氣處理管道常會出現負壓環境，風道負壓失衡會造成粉塵外泄、廢氣回流。變送器監測風道壓強，工作人員調節風門擋板，把控氣流走向，保證粉塵可以順利被除塵設備吸納，優化車間生產環境，保障廢氣處理工序正常開展。

除去上面的主流應用方向，21Y（?1～10bar) 壓力變送器同樣適合材料壓力試驗臺、水處理管路、橡塑成型設備氣路檢測。只要工況包含負壓至十巴低壓區間的壓力監測，便可選用這款傳感元器件。

其一，安裝之前落實外觀查驗，檢查測壓接口、接線外殼、密封螺紋有沒有磕碰缺損，感應膜片受損、接線座松動的變送器不可投入裝配，防止壓力讀數偏差以及介質滲漏。其二，選取合適的取壓點位，液體管路取壓口開設在管道側面，規避沉淀物堆積觸碰感應膜片；高溫介質工況加裝緩沖彎管隔絕高溫沖擊，周邊預留檢修空間。安裝的時候保證受力均勻，不要用力扭動變送器外殼。其三，分開布設傳感信號線和大功率電機動力線纜，阻隔電磁擾動引發壓力數值跳動；嚴格對照標識區分電源端子與信號輸出端子，所有接線鎖緊到位，潮濕、腐蝕性環境做好接線端口密封防護。其四，機械固定、線路接駁全部完工之后開展空載校驗，依次調試負壓、常壓、低壓測點核對讀數；校準完畢之后導通管路介質，確認接口位置不存在滲漏之后正式投入運行。

其一，日常工作壓力不可長期超過變送器額定量程，介質內部含有固體雜質時前端加裝過濾器，硬質顆粒劃傷感應膜片便會直接造成傳感器失效。其二，壓力升降循序漸進，杜絕瞬間猛烈的壓力沖擊；設備運行期間出現數值漂移、讀數來回跳動、外殼異常升溫，立刻切斷管路壓力與供電電源再排查故障，禁止變送器帶著故障持續作業。其三，充斥金屬粉塵、腐蝕性水汽的工位加裝防護套件，規避腐蝕介質侵蝕測壓膜片；日常生產禁止敲擊、撞擊變送器本體，震動容易造成內部傳感零點偏移。

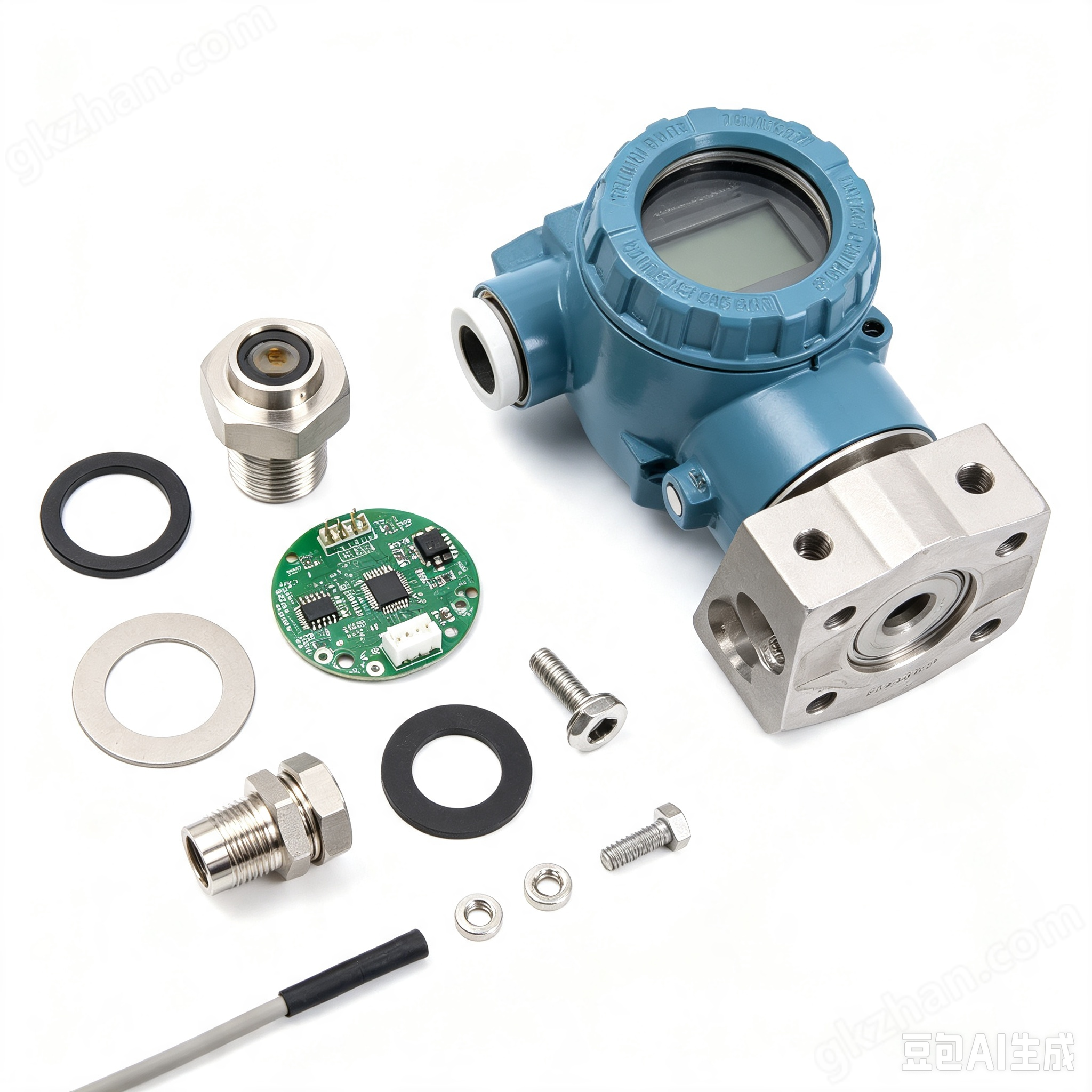

其一，做好周期性巡檢工作，定時檢查取壓接頭有沒有滲漏、接線端子是否緊固；介質污濁的工況縮短巡檢周期，定期清理前端過濾器內部堆積雜質。其二，拆解養護在潔凈平穩的操作臺進行，妥善安放感應膜片、電路板、密封墊圈等精密配件；橡膠密封件屬于易件，出現老化發硬之后更換適配配件，不可隨便混用其他規格密封元件。其三，產線長期停工之時卸掉管路壓力，斷開供電，封堵測壓口以及接線口防塵；閑置的壓力變送器存放于陰涼干燥庫房，遠離高溫?zé)嵩础?qiáng)電磁場以及重物擠壓，防護好脆弱的感應膜片。

其一，檢修拆裝變送器之前關閉管路閥門，釋放腔體內部殘余壓力之后再拆卸零件，防止高壓介質噴射傷人。其二，不可私自拆開承壓腔體、打磨感應膜片；安裝過程當中只可擰動螺紋基座，不要旋轉變送器表頭，防止內部線路扭斷受損。其三，粉塵、腐蝕性水汽的惡劣工況之下做好防護養護，嚴苛環境加速膜片老化銹蝕，縮減 21Y（?1～10bar) 壓力變送器整體使用壽命。

綜合評述，21Y（?1～10bar) 壓力變送器承擔負壓至低壓區間流體壓強檢測任務，規范取壓安裝、隔絕電磁干擾、定期清理管路雜質，就能夠穩定輸出壓力訊號，服務于真空上料、氣罐監測、風道管控、自動化工裝等智能制造設備。
