B-19型 新標準灌砂法密度試驗儀

• 概述：本儀器是根據GB/T50123-2019《土工試驗方法標準》制造生產，符合本試驗規范。

• 儀器結構

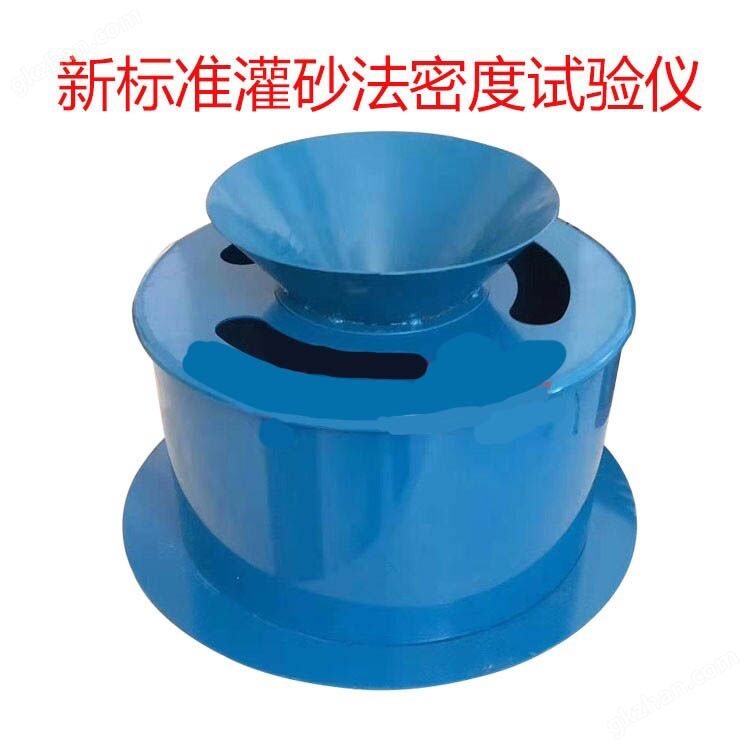

  1、本儀器設備符合下列規定：灌砂法密度試驗儀（圖1）：包括漏斗、漏斗架、防風筒、套環、附有3個固定釘。

• 使用方法
  1、選定具有代表型的一塊面積約40*40cm的場地并將地面鏟平。檢查填土壓實密度時，應將表面未壓實土層清除掉，并將壓實土層鏟去一部分，其深度視需要而定，使試坑底能達到規定的深度。
  2、稱盛量砂的容器加量砂的質量。按圖1所示，將儀器放在整平的地面上，用固定器將套環固定。開漏斗閥，將量砂經漏斗灌入套環內，待套環灌滿后，拿掉漏斗，漏斗架及防風筒，無風可不用防風筒，用直尺刮平套環上的砂面，使與套環邊緣齊平。將刮下的量砂細心倒回量砂容器，不得丟失。稱量砂容器加次剩余砂質量。
  3、將套環內的量砂取出，稱量，倒回量砂容器內。環內量砂允許有少部分仍留在環內。
  4、在套環內挖試坑，其尺寸符合表1.2的規定。挖坑時要特別小心，將已松動的試樣全部取出。放入盛試樣的容器內，將蓋蓋號，稱容器加試樣質量，并取代表性試樣，測定含水率。

表1.2 試坑尺寸與相應的粒徑（mm）

5、在套環上安裝上防風筒、漏斗架及漏斗。將量砂經漏斗灌入試坑內，量砂的下落速度應大致相等，直至灌滿套環。
6、取掉漏斗、漏斗架及防風筒，用直尺刮平套環上的砂面，使與套環邊緣齊平。刮下的量砂全部倒回量砂容器內，不得丟失。稱量砂容器加第二次剩余量砂質量。

• 計算方法

式中:my1------量砂容器加原有量砂質量（g）

           my2------量砂容器加第1次剩余量砂質量（g）

           my3------從套環中取出的量砂質量（g）

           my4------試樣容器加試樣質量（包括少量遺留砂質量）（g）

           my5------量砂容器加第2次剩余量砂質量（g）

           my6------試樣容器質量（g）
