值編碼器抗震防塵防水RS485信號現貨

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱上海自橫自動化科技有限公司
品牌
型號ZHS58/FR4
所在地上海市
廠商性質生產廠家
更新時間2019/7/21 18:01:01
訪問次數618

產品標簽:

抗震防塵防水編碼器國產值編碼器 RS485信號編碼器數字信號編碼器

在線詢價收藏產品點擊查看電話

聯系我們時請說明是智能制造網 上看到的信息，謝謝!

索取相關資料

公司介紹主營產品

　上海自橫自動化科技有限公司自成立以來始終堅持于“誠信、發展、創新、合作共贏”的經營理念：不僅與外協廠家、供貨商、客戶保持良好的合作關系，還匯聚了一批在工控領域具有多年經驗的高素質和高效率的銷售和技術人員，為廣大客戶提供優質的自動化產品和技術支持等服務。

　　本公司供應編碼器、值編碼器、拉繩位移傳感器、編碼器儀表、閘門開度儀以及編碼器相關附件等產品和選型，以及自動化項目改造。我們成功的將這些*的系統解決方案和工業傳感器產品廣泛應用于我國的車輛控制系統，冶金控制系統，港口機械控制系統，船舶、航天航空、紡織機械、石油機械、礦業機械、電梯、機床、水利、精密機械、汽摩等行業以及其他工廠自動化和過程控制相關行業中。

展開顯示更多內容

編碼器，值編碼器，國產值編碼器，拉繩編碼器，增量型編碼器

產品簡介在線詢價

采用“磁性檢測方式”，具備優異的抗沖擊和振動特性。
單圈分辨率可達65536（16位）
RS485自由協議輸出，方便連接各種PLC及上位機設備。
寬工作電壓，極低的耗電流。帶極性保護功能。
夾緊同步一體式法蘭或盲孔軸套，38mm/58mm外徑可選，標準外形結構。
外部置位線設定預設位置，安裝方便，無需找零。

值編碼器抗震防塵防水RS485信號現貨產品信息

特性參數

工作電壓	10-30Vdc(5Vdc可定制）
消耗電流	<50mA(24Vdc)
輸出信號	RS485數字信號，可設定長度、角度應用輸出
分辨率	65536/FS
重復精度	重復性±2BIT（實際精度與安裝精度、軸同心度有關）
傳送速率	4800bps,9600bps,19200bps,38400bps,115200bps可設。
振動沖擊	20g，10～2000Hz；
工作溫度	-25～80℃
儲存溫度	-40～80℃
防護等級	外殼IP67 轉軸IP65
允許轉速	2400轉/分
連接電纜	1米屏蔽電纜（其他規格可定做）
外形結構	58mm外徑，實心軸，

一、接線說明

電纜輸出
芯纜顏色	信號輸出
棕色	10—30Vdc 工作電源
白色	0V GND
綠色	RS485輸出A
黃色	RS485輸出B
藍色	參數設置線
灰色	置位

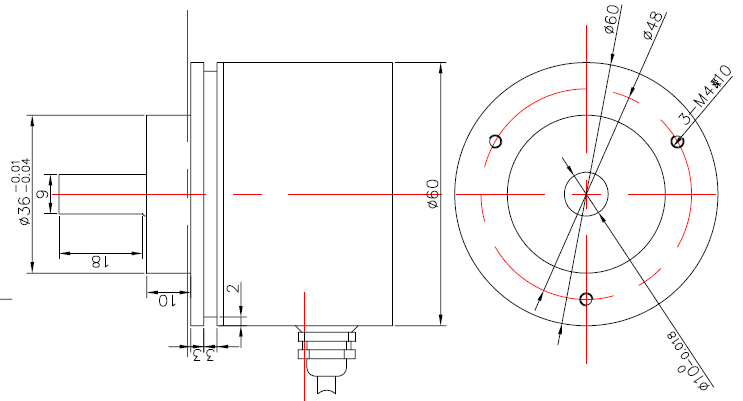

二、外形尺寸：

夾緊同步法蘭外形尺寸：

三、RS485通訊協議說明:

波特率：4800bps. 9600bps. 19200bps. 38400bps. 115200bps.

幀格式：數據位8位，停止位1位，無奇偶校驗，無控制流。

編碼器的參數需軟件指令對編碼器進行設定。

編碼器為主動模式時，即編碼器主動向上位機發送數據。數據長度為16位16進制ASCII碼，格式為：XAB>±DATA↙，即：

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
X	地址		>	±	DATA										↙

其中，“X”為前導字母，>位分割符，±為符號位。DATA為數據，ASCII格式，10位，由0～9構成，范

圍為-9,999,999,999～＋9,999,999,999。后是回車符（0D）。

編碼器地址為被動模式時，即問答模式。上位機向編碼器發送詢問指令，指令為4位16進制ASCII碼，格式為：D+AB↙。 AB為編碼器地址，范圍為0到99。

1：讀數據：

上位機發送：D+地址+0D

編碼器回：X+地址+>+符號位+數據位+0D

例：上位機發送44 30 31 0D

編碼器回：58 30 31 3E 2B 30 30 30 30 30 30 30 31 32 33 0D

2：讀參數:（參數設置線接高電平時有效）

上位機發送：D+00+A+0D

編碼器回： X+地址+a+方向+波特率+工作模式+0D

例：上位機發送：44 00 41 0D

編碼器回：58 30 31 61 06 03 09 0D

(編碼器地址01，順時針增加，波特率19200，被動模式。）

3：設置地址：（參數設置線接高電平時有效）

上位機發送：D+地址+B+新地址+0D

編碼器回： X+地址+b+新地址+0D

例：上位機發送：44 30 31 42 30 32 0D

編碼器回：58 30 31 61 30 32 0D

（將地址01改為02）

4：設置方向：（參數設置線接高電平時有效）

上位機發送：D+地址+C+新方向+0D

編碼器回： X+地址+c+新方向+0D

例：上位機發送：44 30 31 43 06 0D

編碼器回： 58 30 31 63 06 0D

（將順時針改為逆時針）

5：設置波特率：（參數設置線接高電平時有效）

上位機發送：D+地址+E+新波特率+0D

編碼器回： X+地址+e+新波特率+0D

例：上位機發送：44 30 31 45 03 0D

編碼器回： 58 30 31 65 03 0D

（將波特率改為19200）

6：設置主被動模式：（參數設置線接高電平時有效）

上位機發送：D+地址+I+模式+0D

編碼器回： X+地址+i+模式+0D

例：上位機發送：44 30 31 49 09 0D

編碼器回： 58 30 31 69 09 0D

（設置為問答模式）

7：設置每圈分辨率：（編程允許線接高電平時有效）

上位機發送：D+地址+F+分辨率+0D

編碼器回： X+地址+f+分辨率+0D

例：上位機發送：44 30 31 46 30 30 30 33 36 30 0D

編碼器回：58 30 31 66 30 30 30 33 36 30 0D

（設置分辨率為360度）

8：編碼器置位指令：

上位機發送：D+地址+L+ M+和校驗+0D

編碼器回：X+地址+l+ m+和校驗+0D

例：上位機發送：44 30 31 4C 4D 和校驗0D

編碼器回： 58 30 31 6C 6D和校驗0D

參數表：

ASCII碼	參數	ASCII碼	參數
01	4800bps波特率	07	逆時針數據加
02	9600bps波特率	08	主動模式
03	19200bps波特率	09	被動模式
04	38400bps波特率
05	115200bps波特率
06	順時針數據加
