鍋爐流量計

一、鍋爐流量計定義與核心原理

超聲波流量計是利用超聲波在介質中的傳播特性測量流量的儀表，核心分為兩類：

• 時差式：通過測量超聲波順流、逆流的傳播時間差，結合管道參數計算流量，適用于清潔均勻介質；

• 多普勒式：利用介質中懸浮顆粒反射超聲波的多普勒頻移效應計算流量，適用于含雜質的非均勻介質。

二、鍋爐流量計核心結構與部件

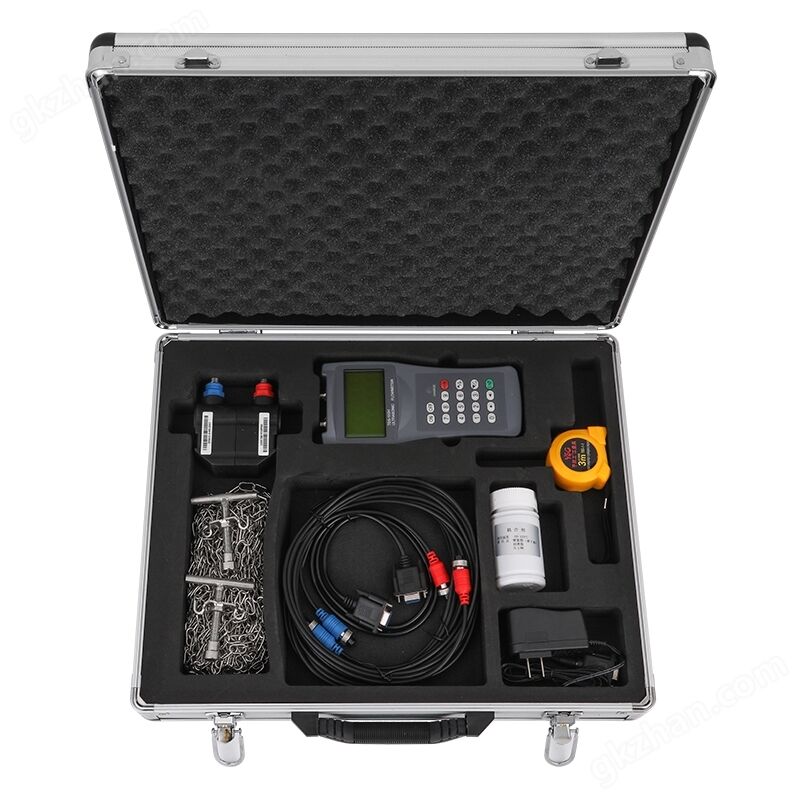

1. 傳感器：

? 外夾式：成對安裝在管道外壁（材質多為ABS/鋁合金），非接觸測量；

? 插入式/管段式：直接接觸介質（材質為不銹鋼304/316L），適配大口徑或高壓管道。

2. 主機：

? 集成信號處理模塊，將超聲信號轉換為流量數據，支持4-20mA、RS485等信號輸出；

? 部分型號含顯示屏，可實時顯示流量、累積量等參數。

3. 輔助部件：

? 耦合劑（外夾式專用，增強超聲信號傳導）；

? 溫度補償模塊（提升高溫/低溫工況下的測量精度）。

三、核心優勢

1. 安裝與維護：

? 外夾式無需破管/停流，安裝成本低；無活動部件，故障率低、維護周期長。

2. 適配性強：

? 管徑覆蓋DN15~DN6000mm，兼容液體、部分氣體介質；

? 量程比達200:1，可應對流量大幅波動的工況。

3. 測量特性：

? 時差式精度達±0.5%~±1.0%，多普勒式達±1.0%~±3.0%；

? 無壓力損失，避免管道能耗增加。

四、典型應用場景

• 市政水務：自來水、污水的管網流量監測；

• 工業領域：化工液體、循環水、潤滑油的計量；

• 能源行業：原油、成品油的管道輸送流量測量。
